Thermoplastische Lösungen für Anwendungen im Flugzeuginnenraum

Leichtbau, Sicherheit und Serientauglichkeit

Ensinger unterstützt die Luftfahrtindustrie mit technischen und Hochleistungsthermoplasten sowie thermoplastischen Faserverbundwerkstoffen für anspruchsvolle Innenraumanwendungen, die FAR 25.853 getestet sind. Unsere Werkstoffe eröffnen Freiheiten in Konstruktion und Design von bewährten Kabinenkomponenten bis zu leichten, strukturrelevanten Konzepten.

Dabei verbinden wir anwendungsorientierte Werkstoffauswahl mit verlässlicher Verarbeitung und einer kosteneffizienten Umsetzung vom Halbzeug bis zum Fertigteil.



Ihre Vorteile auf einen Blick

  • Gewichtsoptimierte Konstruktionen:
    Ausgewählte Thermoplaste weisen eine geringere Dichte als Aluminium auf und unterstützen dadurch eine leichtere Bauteilauslegung.
  • Flammbeständige Werkstoffe:
    Dokumentierte Prüfungen gemäß FAR 25.853 – abhängig von Werkstoff, Prüfverfahren und geprüfter Materialdicke.
  • Wirtschaftliche Fertigung:
    Weniger Nachbearbeitungsschritte, Funktionsintegration und effiziente Prozesse können Gesamtaufwand und Kosten senken.
  • Entwicklung bis Serie:
    Unterstützung entlang der Prozesskette von der Werkstoffauswahl bis zur fertigungsgerechten Bauteillösung.

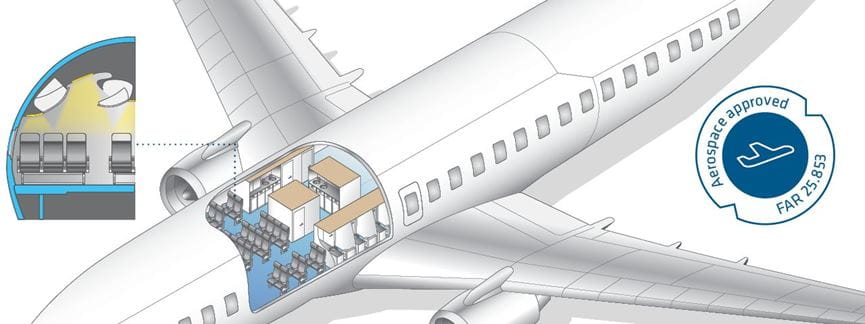

Werkstofflösungen für die Flugzeugkabine und das Cockpit

Ob Sitz, Beleuchtung, Galley oder Cockpitausstattung: Bauteile im Flugzeuginnenraum müssen hohe Anforderungen an Sicherheit, Gewicht, Funktion und Dauerhaftigkeit erfüllen. Ensinger bietet ein breites Portfolio an Thermoplasten und thermoplastischen Composites für unterschiedliche Bauteilkonzepte.

Kabinensysteme

Passagierkabine & Crew

Funktionsbauteile

Cockpit & Crew

Luftmanagemant Systeme

Sitzschalen, Armlehnen und Sitzverkleidungen

Galley und Lavatory

Steuerhorn

Trinkwassersysteme

Tische und Klapptischkomponenten

Halterungen und weitere funktionale Komponenten

Seitenruderpedale

Beleuchtungssysteme und Leuchtungsgehäuse

Gepäckfächer
Scharniere, Verriegelungen und Griffe
Crew-Sitze, Crew-Ruheräume
Sensor- Schalter-und Elektronikgehäuse Garderoben-, Trennwand- und Verkleidungselemente Führungs-, Gleit- und Verschleißteile
Notgriffe
Kühlkörper

LED-Kühlkörper

aus thermisch leitfähigem PPS

LED-Kühlkörper hergestellt aus thermisch leitfähigem PPS

LED-Chips müssen auf Kühlkörpern aufgebracht werden – diese bestehen oft aus Aluminium. Die Aluminium-Kühlkörper können durch Kunststoff-Profile ersetzt werden, welche das Gewicht reduzieren und die Life Cycle Costs senken. Außerdem brauchen sie keinen Korrossionsschutz und müssen nicht geerdet werden.
J-Hook TECATEC PEI GW50 natural

J-Hook

hergestellt aus TECATEC PEI GW50 natural Composite Platten

Flugzeugsitz-Strukturbauteil

Im Flugzeugbau gelten höchste Anforderungen an verbaute Materialien: geringes Gewicht, hohe mechanische Eigenschaften, Ermüdungsfestigkeit sowie strenge Flamm- und Brandschutzbestimmungen stehen im Fokus. Im Innenraum von Flugzeugen werden oft Bauteile aus glasfaserverstärktem Polyetherimid (PEI) verbaut.

Brandschutz im Flugzeuginnenraum: FAR 25.853

Werkstoffe für Flugzeuginnenräume müssen je nach Einbauort und Bauteilfunktion definierte Brandschutzanforderungen erfüllen. FAR 25.853 beschreibt hierfür unter anderem Prüfungen zur Entflammbarkeit. Für bestimmte Innenraumkomponenten können darüber hinaus Anforderungen an Rauchdichte, Verbrennungstoxizität und Wärmefreisetzung relevant sein.

Ensinger bietet Werkstoffe mit dokumentierten Prüfungen gemäß FAR 25.853. Die Nachweise beziehen sich jeweils auf konkrete Werkstoffe, Prüfverfahren und geprüfte Materialdicken. Prüfdokumentationen stellen wir auf Anfrage zur Verfügung.

Relevante Prüfverfahren im Überblick

Prüfbereich

FAR 25.853/CS 25.853

Airbus

Boeing

Vertikale Entflammbarkeit,
60 Sekunden

FAR/CS 25.853 (a), App. F, Part I, (a)(1)(i)

 AITM 2.0002A  BSS 7230 F1
Vertikale Entflammbarkeit,
12 Sekunden

FAR/CS 25.853 (a), App. F, Part I, (a)(1)(ii)

 AITM 2.0002B  BSS 7230 F2
Horizontale Entflammbarkeit,
15 Sekunden, 2,5 in/min

FAR/CS 25.853 (a), App. F, Part I, (a)(1)(iv)

 AITM 2.0003A  BSS 7230 F3
Horizontale Entflammbarkeit,
15 Sekunden, 4,0 in/min

FAR/CS 25.853 (a), App. F, Part I, (a)(1)(v)

 AITM 2.0003B  BSS 7230 F4
 Rauchdichte (NBS)

FAR/CS 25.853 (d), App. F, Part V

 AITM 2.0007A & B  BSS 7238
 Rauchtoxizität N/A  AITM 3.0005  BSS 7239
*Welche Prüfung für ein Bauteil maßgeblich ist, hängt vom Einbauort, der Konstruktion und den Anforderungen des jeweiligen Flugzeugherstellers ab. Die Materialprüfung ersetzt nicht die Bewertung oder Freigabe des fertigen Bauteils beziehungsweise der Baugruppe.

Thermoplaste und Composites für anspruchsvolle Innenraumkonzepte

Technische und Hochleistungsthermoplaste

Unser Portfolio reicht von flammgeschützten technischen Kunststoffen bis zu Hochleistungsthermoplasten für anspruchsvolle mechanische, thermische und funktionale Anforderungen. Damit lässt sich die Werkstoffauswahl gezielt auf Bauteilfunktion, Beanspruchung, Verarbeitungsweg und erforderliche Prüfungen abstimmen.

  • TECAPEEK
    PEEK-basierte Hochleistungswerkstoffe, auch faserverstärkt oder tribologisch modifiziert
  • TECAPEI
    Polyetherimid für anspruchsvolle Anwendungen
  • TECATRON
    PPS-basierte Werkstoffe mit hoher Beständigkeit
Für ausgewählte Werkstoffe liegen dokumentierte Prüfungen zur vertikalen und/oder horizontalen Entflammbarkeit sowie – abhängig vom Werkstoff – zu Rauchdichte, Rauchtoxizität oder Wärmefreisetzung vor.

Thermoplastische Verbundwerkstoffe

Wenn hohe Steifigkeit bei geringem Gewicht gefragt ist, erweitern thermoplastische Verbundwerkstoffe den Lösungsraum. Sie kombinieren kontinuierlich faserverstärkte Gewebe, beispielsweise Carbon- oder Glasfasern, mit einer thermoplastischen Matrix.

Das Ergebnis: Werkstoffkonzepte mit einem günstigen Festigkeits-Gewichts-Verhältnis für klassische Innenraumkomponenten, funktionale Bauteile und leichte Strukturkonzepte.

  • Semipregs
  • Prepregs
  • Organobleche
  • Formgepresste Verbundplatten
Diese Halbzeuge bilden eine geeignete Basis für Prototypen, Kleinserien und die industrielle Serienfertigung.
Auf Polycarbonat basierende Materialien:
Auf PEI oder PES basierende Materialien:

Vom Halbzeug zum einbaufertigen Bauteil

Unsere Kompetenz endet nicht beim Werkstoff. Ensinger begleitet die Entwicklung mit einer breit aufgestellten Prozesskette – abgestimmt auf Anforderung, Bauteilgeometrie und Zielstückzahl.

Mögliche Leistungen und Verfahren

  • Werkstoff- und Anwendungsberatung
  • Compounds und Halbzeuge
  • Profile und kundenspezifische Rohre
  • Thermoformen und Direktformung
  • Umspritzen und Spritzguss
  • Zerspanung
  • Thermoplastische Composite-Lösungen
  • Bauteilspezifische Auslegung und fertigungsgerechte Umsetzung
Durch die Kombination aus Werkstoffkompetenz, Halbzeugen und Verarbeitungstechnologien lassen sich Entwicklungszeiten verkürzen und Material-, Bauteil- sowie Fertigungsanforderungen früh zusammenführen.

Ihre Anwendung. Unsere Werkstofflösung.

Sie entwickeln ein Bauteil für den Flugzeuginnenraum, möchten Metall ersetzen oder suchen einen Werkstoff mit dokumentierten Brandschutznachweisen? Laden Sie unseren Flyer herunter oder kontaktieren Sie unsere Experten. Unser Team unterstützt Sie bei der Werkstoffauswahl, der Bauteilauslegung und Fragen zu verfügbaren Brandschutznachweisen.

Nutzen Sie unsere Email [obfemailstart]YWVyb3NwYWNlQGVuc2luZ2VycGxhc3RpY3MuY29t[obfemailend] oder füllen Sie das Kontaktformular aus:

Entdecken Sie mehr von Ensinger

Von der Erdumlaufbahn bis zu missionskritischen Defence-Anwendungen: Entdecken Sie weitere Ensinger Hochleistungskunststoffe

FAQs

  • Die Aussage bezieht sich auf definierte Prüfungen an einem konkreten Werkstoff bei einer festgelegten Materialdicke. Je nach Werkstoff können beispielsweise Prüfungen zur vertikalen Entflammbarkeit, Rauchdichte, Rauchtoxizität oder Wärmefreisetzung dokumentiert sein.
  • Nein. Der Einsatz eines Werkstoffs muss stets im Kontext von Bauteil, Einbauort, Konstruktion, Wanddicke und den Vorgaben des Flugzeugherstellers bewertet werden. Materialprüfungen liefern eine wichtige Grundlage für die Bauteilentwicklung, ersetzen jedoch keine Freigabe des fertigen Bauteils oder der Baugruppe.
  • Das Spektrum reicht von Sitz- und Beleuchtungskomponenten über Luft- und Trinkwassersysteme bis zu Galley-, Lavatory-, Gepäckfach- und Cockpitbauteilen.
  • Ja. Ensinger bietet thermoplastische Verbundwerkstoffe als Semipreg, Prepreg, Organoblech und Verbundplatte sowie Unterstützung vom Halbzeug bis zur bauteilspezifischen Umsetzung.
