PEEK - Polyetheretherketon

TECAPEEK Ensinger Plast

PEEK materiale (kemisk kendt som polyetheretherketon) ekstruderes af Ensinger i plader, rundstænger og emnerør til bearbejdning. Råvaren, der anvendes til vores PEEK er Victrex® PEEK 450G polymer eller Solvay KetaSpire® KT-820 polymer. PEEK er en unik delkrystallinsk, teknisk termoplast qua dens optimale egenskaber.

Emner fremstillet af højtemperaturplast PEEK polymer kan anvendes ved temperaturer helt op til 260 °C og har et smeltepunkt ved ca. 341 °C. PEEK plast anvendes ofte i miljøer med varmt vand eller damp, for at bibeholde de fysiske egenskaber, som bøjnings- og trækstyrke, på højt niveau. Polyetheretherketon anses ofte for at være en af de tekniske termoplasttyper, der har tendens til at være dyrere, men erfarne bruger har indset den ekstra værdi, som PEEK materialer tilfører, da materialet giver mulighed for at fremstille komponenter, der er lettere, stærkere og lever længere i udfordrende miljøer.

Hvorfor TECAPEEK PEEK egenskaber PEEK grades Dine fordele Anvendelseseksempler

Hvorfor TECAPEEK?

Årtier af erfaring

Vi har 3 årtiers erfaring indenfor ekstrudering af PEEK og vi er faktisk en af de første virksomheder, der har ekstruderet PEEK med succes. Gennem årene har vi udviklet et distributionsnetværk med mere end 20 datterselskaber og vi leverer PEEK til hele verden.

Kæmpe portefølje

Som en af de største PEEK fremstillere i verden, kan Ensinger levere en omfattende portefølje af halvfabrikata i forskellige fremstillingsprocesser. Ud over vores standard PEEK natural, kan vi også tilbyde adskillige grades til specifikke industrier, såsom medico, halvleder (semiconductor), elektronik og bearbejdningsindustrien. Hertil kommer, at vi kan tilbyde et ekceptionelt bredt sortiment af dimensioner i PEEK plader, PEEK stænger og PEEK rør.

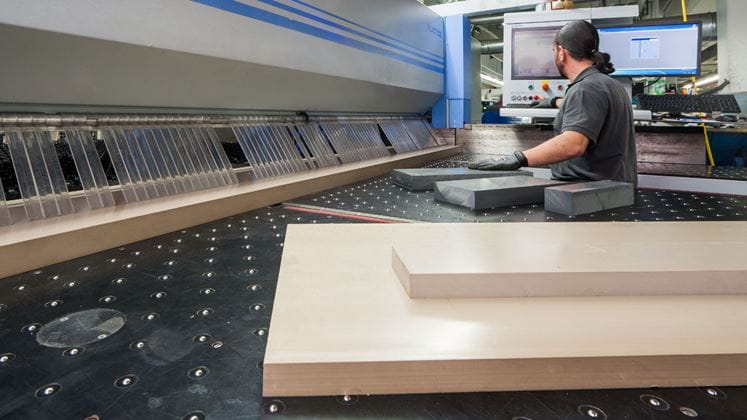

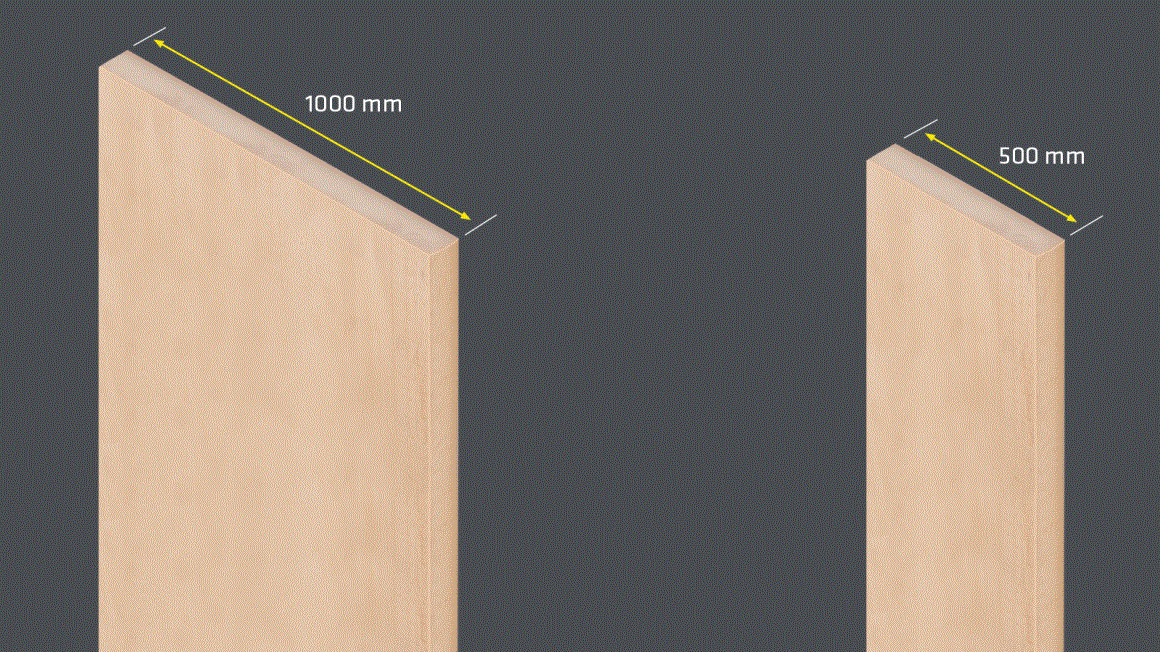

Kundetilpassede størrelser

For at imødekomme individuelle bearbejdningskrav til en designet komponent, kan vi tilbyde forskellige muligheder, såsom tilskæring, planering og slibning. Disse muligheder kan tilføje værdi for brugeren, ved at få dig tættere på den endelige konfiguration af dit emne, hvilket kan spare tid og ressourcer.

Egenskaber og karakteristika for PEEK

PEEK polymer er et højtydende plastmateriale med en fremragende balance af fysiske egenskaber. Materialet har et af de højeste niveauer af varmeresistens og mekanisk styrke, tilgængeligt blandt de forskellige plasttyper. Materialet er også et af de bedste valg, når man har behov for god kemisk resistens, såvel som strålingsresistens. Klik på nedenstående liste for detaljer om PEEK egenskaber.

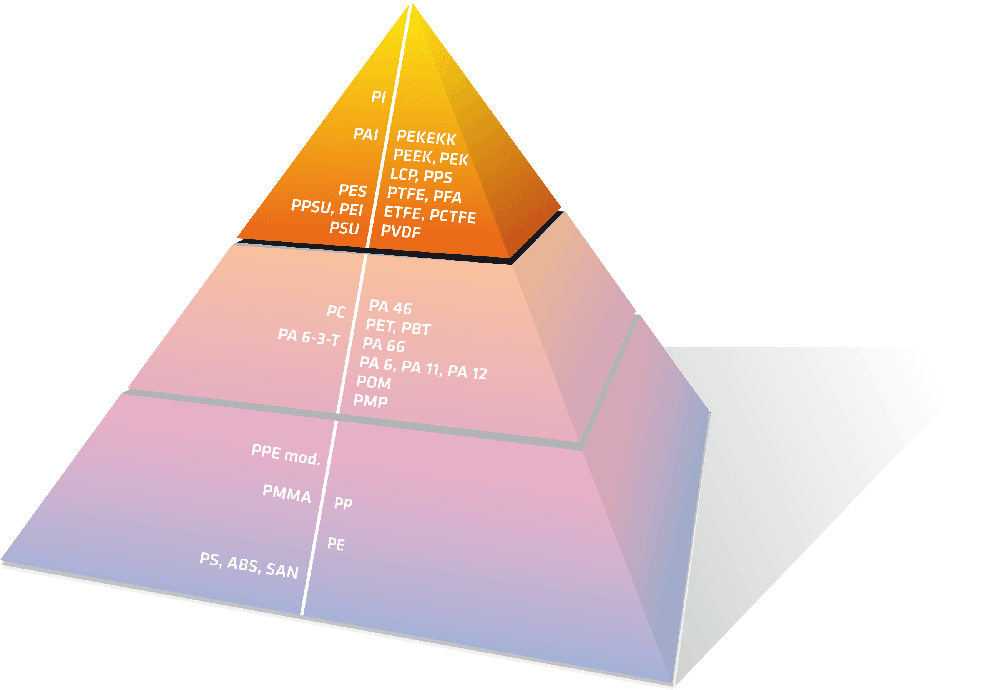

  • Plast med højeste varmeresistens: PEEK

    PEEK er et af de bedste varmeresistente materialer blandt de højtydende plasttyper. Selv anvendt ved 260°C i 5000 timer, bibeholdes styrken næsten uændret i forhold til opstart og er samtidigt fremragende i termisk stabilitet. PEEK har en lang levetid i de mest krævende miljøer.

    • Vedvarende varmeresistens: 260°C
    • Kortvarig varmeresistens: 300°C
    • Glasovergangstemperatur: 143°C
    • Smeltepunkt: 343°C
    • Termisk deformeringstemperatur HDT-A : 152°C
    • Flammeresistens: UL94 V0


  • Materiale med fremragende krybe og træthedsresistens

    PEEK har nogle af de bedste mekanisk styrke karakteristika blandt plast til bearbejdning, herunder følgende:

    • Trækstyrke (90MPa eller mere)
    • Højt e-modul
    • Høj hårdhed
    • Shokresistens
    • Kryberesistens

    PEEK er også resistent overfor udbøjning og trykbelastning, så det kan også anvendes, hvor stabilitet er et must. I tillæg til standard PEEK, findes forskellige højstyrke typer.

      Learn more about mechanical properties
      E-Module

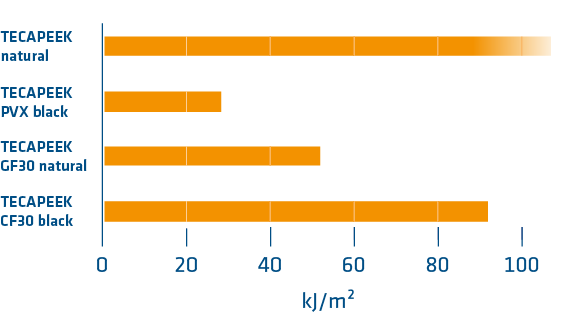

      Impact strength
    • PEEK udviser fremragende resistens overfor forskellige organiske opløsningsmidler, olier, svage syrer og baser, og kan bibeholde sin styrke over et bredt temperatur- og koncentrationsspænd. Det har bevist, at det er en polymer, som er svær at misfarve, udvide eller knække.

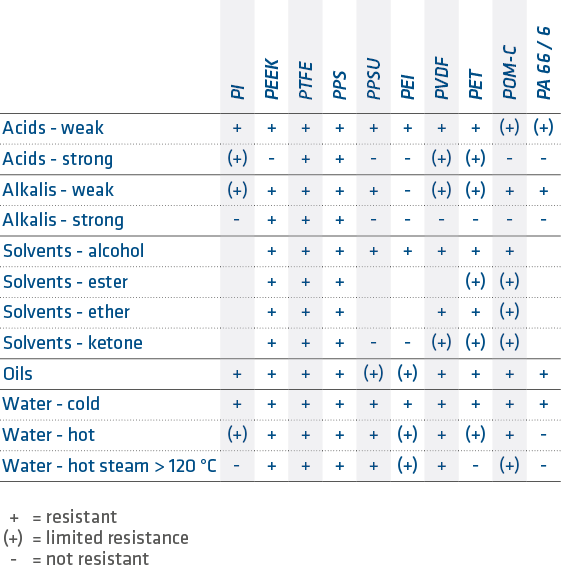

      Kemisk resistens
      Lær mere om kemisk resistens

    • PEEK bærematerialer med fremragende varmeresistens og vedholdenhed

      Ufyldt PEEK natural er det mest afbalancerede materiale i højtemperatur miljøer, hvor der er krav om glid uden smøremiddel og frit for kontaminering. Dog er der mange anvendelser, som kræver specielle PEEK bæretyper, såsom TECAPEEK PVX black, indeholdende et varieret additivsystem (grafit, karbon fiber og PTFE), for at kunne opfylde en kombination af krav:

      • Lav friktionskoefficient
      • Forbedret varmeafledning (reduceret friktionsvarme)
      • Forbedret styrke og varmeresistens

      Med denne kombination af kriterier, kan bæregraden anvendes i krævende miljøer ved 100 til 300°C. PEEK anvendes, hvor konventionelle materialer (POM, PA / Nylon etc.) overskrider deres grænser. På grund af fremragende glideegenskaber, anvendes materialet i gear, bæredele, glide-bæredele og i mange andre anvendelser. For at undgå termisk overbelastning af et bæreemne, anbefales det, at den resulterende friktionsvarme skal afledes hurtigst muligt fra glidoverfladen på bæreemnet. Jo bedre termisk ledeevne for emnet, jo hurtigere afledes varmen og overophedning kan reduceres. Additiverne karbonfiber og grafit gør TECAPEEK PVX black til en overlegen bæregrade med forbedret termisk ledeevne.

      Glideegenskaberne afhænger også af det overordnede glidesystem og af parametre såsom glid modpart, belastning, glidhastighed, overfladeruhed, temperatur osv.

      PEEK Bearing Test
      Details: steel shaft Ø 4mm, sliding speeds from 0-22 mm/s, load of 30 N
      The graph clearly highlights how the friction coefficient develops over time (no. of cycles) in accordance to various sliding speeds (mm/s). As shown, TECAPEEK PVX black achieves permanently a lower friction coefficient than TECAPEEK natural.
      Learn more about friction and wear characteristics

    • Producerer højt pålidelige og stabile PEEK dele

      PEEK anvendes, hvor der kræves højpræcisionsdele. En af hovedårsagerne er, at PEEK udviser fremragende dimensionsstabilitet.
      Koefficienten for lineær udvidelse (CLTE) er lav og stabile dimensioner kan opnås, selv op til 150°C, nær glasovergangstemperaturen. PEEK modstår også høje belastninger og giver dimensionsstabilitet over lang tid, grundet høj stivhed og kryberesistens.
      Den lave vandabsorption gør PEEK resistent overfor ændringer i dimension, grundet opsvulmning, selv ved høj humiditet.
      Yderligere er PEEK resistent overfor havvand og damp, og hydrolyserer ikke -selv i høj temperatur- og høj humiditetsmiljøer. Indenfor medicobranchen til gentagen brug, kan PEEK modstå mere en 1500 dampsteriliseringscykli (autoclave) ved 134°C.  På det industrielle område, anvendes det ofte til ventildele, grundet dets overlegne vandresistens.
      Learn more about dimensional stability

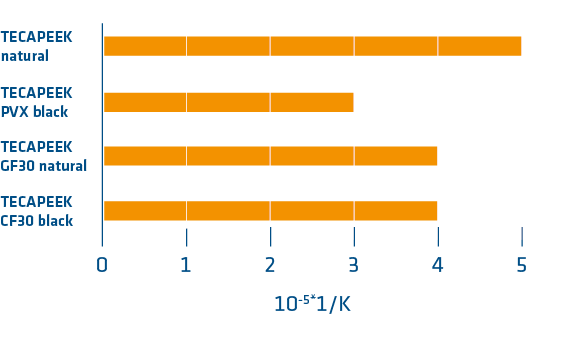

      Coefficient of linear thermal expansion

    • Lang levetid i barske miljøer

      Grundet dens kemisk stabile molekylestruktur, har PEEK det højeste niveau af stråleresistens blandt termoplasttyperne. Selv højdosis gammastråler kan bruges, uden at materialet bliver sprødt eller forringes og revner. Derfor kan det bruges i en lang levetid og vedligeholdelsesomkostninger reduceres. Derfor er PEEK et fremragende valg til barske miljøer, såsom luftfart, kraftværker og medicoudstyr, som påvirkes af stråling.
      Learn more about radiation resistance

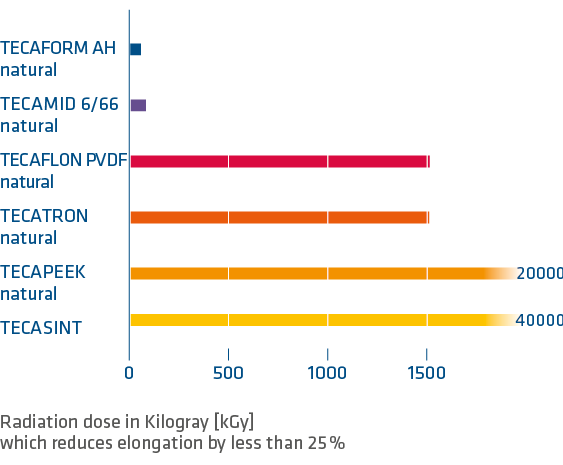

      Radiation resistance

    • PEEK opfylder kravene til anvendelse i vacuum og CMP

      PEEK er et meget rent materiale med meget lav andel af VOC (volatile organic compound) og lav afgasning. Oveni, har det en lav vandabsorption på 0.03% og kan anvendes uden bekymring om afgasning i vacuum miljøer, såsom rumfartsindustrien.

      Metal ion kontamineringen er meget lav. Dette gør PEEK til et fremragende valg til de mest stringente krav i halvleder / semiconductor og solarindustrien, såvel som til medicinske anvendelser.
      Learn more about low outgassing

    • Understøtter mere end 10 forskellige standarder

      PEEK materialer kan opfylde krav fra mange standarder og anvendes i forskellige industrier.


      Der er endda flere standarder end de nævnte. Lær mere om, hvilke standarder TECAPEEK opfylder på vores sider om de forskellige industrier eller kontakt os direkte for nærmere information.

    Omfattende produktsortiment - mere end 50 peek varianter

    Ensinger er producent af forskellige PEEK modifikationer. Al PEEK plast leveres som:

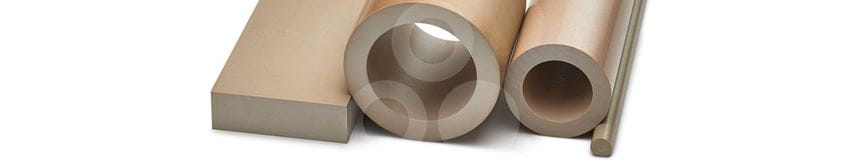

    • PEEK rundstænger
    • PEEK plader og skiver
    • PEEK rør

    Find hele porteføljen her.

    Alle PEEK plader Alle PEEK rundstænger Alle PEEK rør
    En stor fordel ved PEEK er muligheden for at modificere det. Specielle typer såsom fiberforstærkede, PTFE fyldte, ledende PEEK og andre er tilgængelige. Du kan vælge det optimale materiale i henhold til anvendelsesmiljøet og brug. Vi kan også tilbude speciel PEEK til medico, olie og gas, halvleder og rumfartsanvendelser.

    Ufyldt grade - TECAPEEK natural

    • Service temperatur vedvarende: 260°C
    • Service temperatur kortvarigt: 300°C
    • Trækstyrke: 116MPa
    • Fremragende resistens overfor svage syrer og baser
    • All-rounder da de imødekommer de fleste krav til anvendelser med høj ydeevnence
    • Anvendt i mange industrier (Rumfart, fødevareteknologi, olie og gas, mekanisk industri)
    • Høj tilgængelighed af PEEK rundstænger, PEEK plader, PEEK rør, langt mere end 100 forskellige dimensioner på lager
    • Baseret på Victrex PEEK 450 eller Solvay KetaSpire® KT-820


    Anvendelsesområder

    • Generel industri: drivaggregater, gliddele, kompressorer, pumper
    • Transport systemer: gear, rulledele, gribere, ventiler
    • Elektronik: isolatorer, konnektorer, skiveholdere
    • Fødevarer: ventiler, blendere og valve, blendere, æltere

    TECAPEEK natural

    Polyetheretherketone (PEEK) - TECAPEEK natural er en semi-krystallinsk termoplast produceret af Ensinger. Materialet har en meget høj ydeevne kombineret med resistens overfor høje temperaturer...

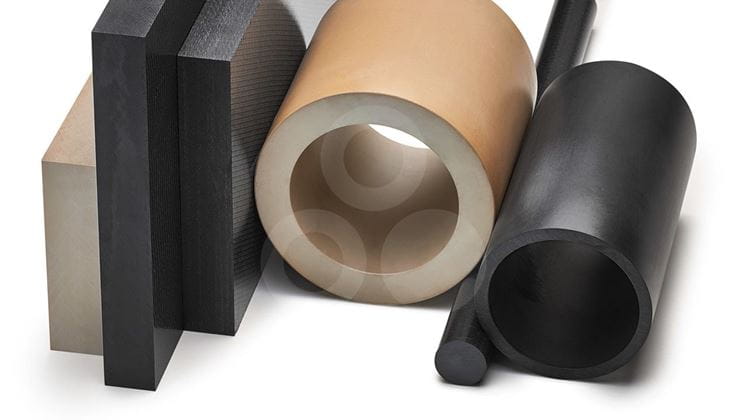

    PEEK fyldte grades med 30% glas eller karbonfiber

    • TECAPEEK GF30 natural
    • TECAPEEK CF30 black

    PEEK grades med additiver udviser stivhed og styrke, som er højere end for ufyldt PEEK. Forbedret varmeudbøjningstemperatur, elasticitetsmodul og hårdhed er også karakteristika for karbon- og glasfyldt PEEK.





    E-Modulus
    (ISO 527)
    TECAPEEK natural   4200 MPa
     TECAPEEK CF30 black  6000 MPa
     TECAPEEK GF30 natural  6300 MPa

    TECAPEEK GF30 natural

    Dette er en speciel 30% glasfyldt PEEK modifikation, som Ensinger producerer under handelsnavnet TECAPEEK GF30 natural.

    TECAPEEK CF30 black

    PEEK CF 30 er en 30% carbonfyldt PEEK. Det tilsatte Carbon giver materialet et højt niveau af stivhed og krybestyrke.

    Forbedret varmeresistens og styrke

    Et perfekt valg, når forstærkede materialer ikke kan bruges

    • TECAPEEK ST black (PEKEKK polymer)
    • TECAPEEK HT black (PEK polymer)

    Højere glasovergangspunkt og smeltepunkt end ufyldt PEEK.  Især fremragende styrke, hårdhed, træthedsresistens og dimensionsstabilitet ved 150 til 200 ° C.



    Tg1)
    Tm2)
    TECAPEEK natural  150°C  341°C
    TECAPEEK HT black  160°C  375°C
    TECAPEEK ST black  165°C  384°C



    1) Glas transition temperature
    2) Melt temperature


    TECAPEEK ST black

    TECAPEEK ST black er en højtemperatur semi-krystallinsk termoplast, baseret på Polyetherketonetherketoneketone (PEKEKK).

    TECAPEEK HT black

    Polyetherketone (PEK) er en højtemperatur semi-krystallinsk termoplast som tilhører Polyaryletherketone (PAEK) familien.

    Fremragende friktions- og slidegenskaber

    TECAPEEK PVX black

    • Velafbalanceret additiv kombination (Karbonfiber, PTFE, grafit)
    • Resistent overfor varme ved høj friktion og miljøer med høje temperaturer

    TECAPEEK TF10 blue

    • Indeholder 10% PTFE
    • Anvendelig til optisk sporbarhed
    • Opfylder FDA og EU 10/2011

    Anvendelsesområder
    Kuglelejeholdere, gliddele, tætninger, rullelejer, etc.



    TECAPEEK PVX black

    TECAPEEK PVX black er en modificeret PEEK polymer med 10% tilsat af henholdsvis PTFE, grafit og carbonfiber. Disse additiver gør TECAPEEK PVX til et plastmateriale med ultrahøj præstationsevne…

    TECAPEEK TF10 blue

    PTFE fyldt PEEK er et materiale, som har ekstremt gode glide- og slidegenskaber. Ensinger fremstiller dette materiale under handelsnavnet TECAPEEK TF10 blue. Materialet er baseret på Victrex® PEEK 450G polymer.

    PEEK materiale til anvendelse i halvleder og elektronik

    TECAPEEK ELS nano black

    • CNT (carbon nanotube) filler
    • Ledende grade
    • Overfladeresistens værdi: 102-104Ω
    • Nem at bearbejde, tilsvarende TECAPEEK natural

    TECAPEEK SD black

    • PEEK ESD materiale
    • Overfladeresistens værdi: 106-109Ω
    • Høj bearbejdningspræcision med snævre tolerancer til teststik

    TECAPEEK ELS nano black

    Til anvendelser, som kræver en plasttype, der har elektrisk ledeevne, har Ensinger udviklet PEEK ELS under handelsnavnet TECAPEEK ELS nano black...

    TECAPEEK SD black

    PEEK SD er en PEEK ESD plast, som er modificeret med elektriske egenskaber og anvendes i elektronikindustrien...

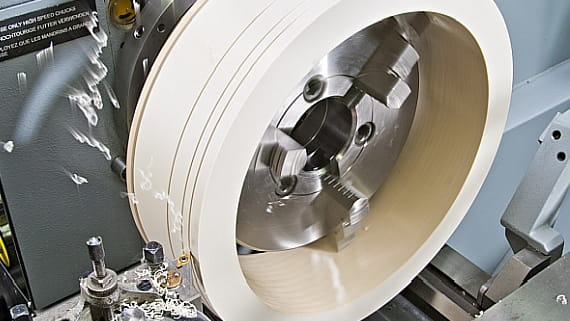

    Højtydende PEEK grades til CMP retaining ringe

    Optimeret til CMP i halvlederindustri, kompatibel med forskellig typer slam

    TECAPEEK CMP natural

    • Fremragende slidresistens
    • Højere duktilitet sammenlignet med TECAPEEK SE natural

    TECAPEEK SE natural

    • Fremragende slidresistens
    • Overlegen hårdhed


    TECAPEEK CMP natural

    TECAPEEK CMP er specielt modificeret til anvendelser i Halvleder industrien og mere specifikt til dele indenfor udstyr til KMP (Kemisk Mekanisk Planarisering).

    TECAPEEK SE natural

    TECAPEEK SE er en Victrex® PEEK polymer modificeret til Halvleder industriens anvendelser.

    Keramikfyldt PEEK grade til fremstilling af teststik

    TECAPEEK CMF white

    • PEEK med meget høj stivhed og lav CLTE
    • Højpræcisions bearbejdning med snævre tolerancer
    • Danner ikke grater under bearbejdning
    • Lav vandabsorption
    • God fladhed sammenlignet med sprøjtestøbte emner


    TECAPEEK CMF white

    TECAPEEK CMF er et kompositmateriale, baseret på Victrex® PEEK 450G polymer og tilsat et keramisk additiv.

    Biocompatibel PEEK certificeret i henhold til ISO 10993

    TECAPEEK MT
    • Anvendelig til alle medicinalanvendelser med begrænset kontakt til hud og væv i op til  24 timer, og hvor anvendeligt, indirekte kontakt med blod.
    • Kompatibel med forskellige sterilisationsbehandlinger
    • Forskellige farver tilgængelige fra lager
    • Specielle grades er også tilgængelige:
    • Karbonfiber grade (TECAPEEK MT CF30 black)
    • Røntgensporbare (uigennemsigtige) grades (TECAPEEK MT XRO farvede)
    TECAPEEK MT CLASSIXTM white
    • Developed for dental and medical applications
    • Blood and tissue contact up to 30 days to
    • Dental use can be extended (180 days)
    TECATEC PEEK MT CW50 black
    • Suitable for all medical applications with limited contact to skin and tissue for up to 24 hours, and where applicable, indirect contact with blood.
    • Carbon fiber woven PEEK composite
    • Tensile strength: 500MPa or more (Same level as stainless steel)
    • Ideal for target arms

    TECAPEEK MT natural

    Medicinteknisk PEEK natural er velegnet til anvendelse i medicinske anvendelser og kombinerer den udmærkede egenskabsprofil for standard PEEK med opfyldelse af krav til biokompatibilitet.

    TECATEC PEEK MT CW50 black

    Ensingers TECATEC komposit familie tilbyder ekstrem mekanisk styrke og termisk dimensionsstabilitet..
    ALLE PEEK MEDICO GRADES

    Fødevaresikker PEEK, kompatibel med forskellige detektorer

    Medvirker til at forbedre sikkerhed i fødevareproduktion

    TECAPEEK UD blue

    • Metalsporbar og røntgensporbar
    • Opfylder fødevarestandarder (FDA, EU 10/2011)
    • Fremragende resistens overfor forskellige rengøringsmetoder, såsom varmt vand og sodium hypochlorit

    TECAPEEK ID blue

    • Metalsporbar
    • Opfylder fødevarestandarder (FDA, EU 10/2011)
    • Fremragende resistens overfor forskellige rengøringsmetoder, såsom varmt vand og sodium hypochlorit
    Peek food grade TECAPEEK UD blue

    TECAPEEK UD blue

    TECAPEEK UD blue har de højeste egenskaber for temperatur og kemisk resistens af alle Ensingers Ultra-sporbare produkter. Med en varmeudbøjningstemperatur på over 150°C...

    TECAPEEK ID blue

    TECAPEEK ID blue er en metalsporbar PEEK , produceret af Victrex® PEEK polymer.

    For at få materialeprøver eller et tilbud, da naviger venligst igennem produktdetaljesiderne.

    Hvis du ikker er sikker på, hvilket materiale du skal anvende, eller hvis du har spørgsmål til tekniske detaljer, er du meget velkommen til at kontakte vores tekniske support.

    DINE FORDELE

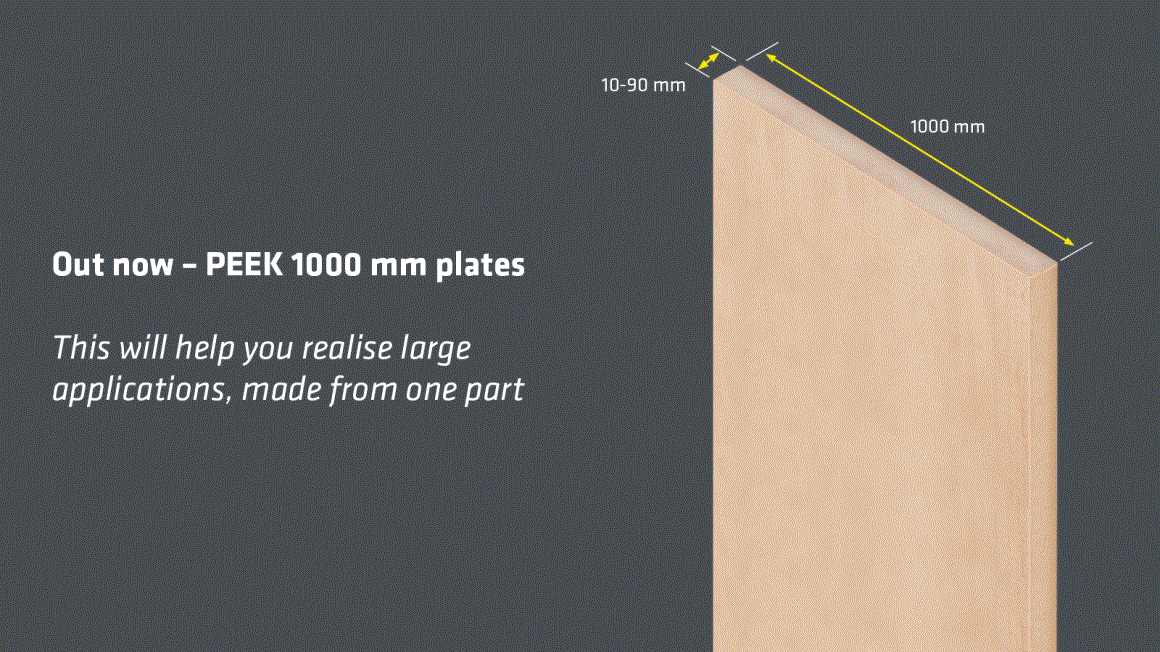

    • Vi har udvidet lagerprogrammet for PEEK natural til at inkludere 1000 mm brede plader. Disse bredere plader er tilgængelige fra 10 mm op til 90 mm i tykkelse, og kan give meget større muligheder for dine anvendelser og dit ingeniørmæssige design.

    • I ethvert fremstillingsmiljø, er maskinudnyttelse altid en prioritet. Vandstråleskårne dele kan gøre fremstillingsprocessen mere effektiv, men begrænses stadig af små pladestørrelser, som kræver gentagne udskiftninger under processen. Ensinger's 1000mm brede PEEK plader giver ekstra bearbejdeligt overflade område, som kan øge partudnyttelsen per plade med op til 30%.

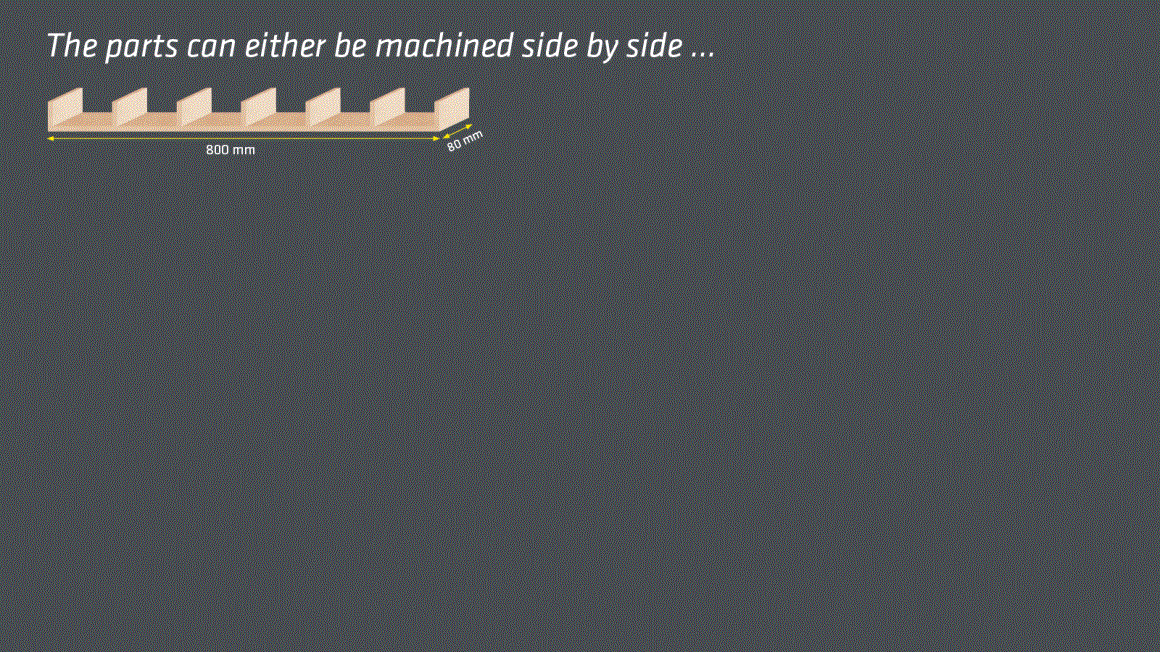

    • Spild af materiale er unødvendigt og dyrt. Reducer dit materialespild ved at vælge det perfekte match til din anvendelse. Vælg mellem mange forskellige dimensioner på lager og på forespørgsel.

    • Ind i mellem er det bedre for en designer eller en bearbejder at se på tingene fra en anden vinkel. Lad vores tekniske eksperter hjælpe dig med at finde ud af den bedste måde dine dele kan passes ind i tilpassede halvfabrikata dele fra Ensinger's store sortiment af PEEK halvfabrikata.

    Anvendelseseksempler

    Back up ring

    Bearbejdet udfra TECAPEEK SM natural (rotationsstøbt PEEK rør)

    • Høj vedvarende service temperatur (260oC)
    • Lav tendens til kryb, selv ved høje temperaturer
    • Høj styrke, hårdhed og stivhed

    Gearkasse til tandstang

    Bearbejdet af TECAPEEK natural og TECAPEEK PVX

    • Høj mekanisk styrke
    • Gode kinetiske friktionsegenskaber
    • Ingen smøring nødvendig
    • Lav densitet
    • Snævre tolerancer

    Gear hjul

    Bearbejdet udfra TECAPEEK natural

    • Anvendelige til store belastninger
    • God temperatur resistens
    • Højt overfladetryk
    Closing die for food technologie TECAPEEK black

    Lukkeanordning

    Bearbejdet af TECAPEEK black

    • Lukkeanordning anvendt i fødevareteknologien
    • Vedvarende service temperatur op til 260 °C
    • Kortvarigt op til 300 °C
    • Fremragende mekaniske egenskaber
    Dental healing cap TECAPEEK MT Classix white

    Dental helingskappe

    Bearbejdet af TECAPEEK CLASSIX™ white

    • Midlertidigt implantat, som kan have blod- og vævskontakt i op til 30 dage
    • Fremragende sterilisationsresistens
    • Meget god kemisk resistens

    Styrearm

    Bearbejdet udfra TECATEC PEEK CW50 black (PEEK komposit)

    • Styrearm (indre fikseringssystem), traumatologi
    • Net shape design
    • Bedste mekaniske styrke
    • Høj termisk dimensionsstabilitet

    Typical applications that are machined from PEEK plastics:

    Electronikindustrien: isolatorer, forbindelseskomponenter og wafer-bærere

    Maskinteknik: gear, glidelementer, kompressor- og pumpekomponenter, drev, bøsninger, ventiler og cylindre

    Bilindustrien: kobling- og gearkomponenter og turboladersystemer

    Transportørteknik: transportører, cylindre, gribere og ventiler

    Medicinalindustrien: komponenter til kirurgiske instrumenter og midlertidige implantater

    Levnedsmiddelindustrien: ventiler, blendere, rensere, doseringsystemer og æltere

    Olie- og gasindustrien: borehoveder, forseglere og sensorer

    Komposit robotarm

    Del lavet af TECAPEEK natural

    Metal erstatning med TECAPEEK natural i carbonfiber robotarm

     I komponenter, som bevæger sig med høj hastighed, er det afgørende at reducere vægt for at nedbringe inerti og forbedre effektivitet. I denne anvendelse, blev en komposit robotarm, anvendt til højhastigheds pluk og håndtering, forbedret ved at erstatte en metaldel med TECAPEEK natural højtydende termoplast materiale.

    Denne hjemmeside benytter cookies til at forbedre funktionaliteten og performance. Brugen af Cookies giver brugeren mulighed for at benytte bestemte funktioner, dele informationer på sociale netværk og redigere i beskeder og reklamer. Ved at klikke på ”OK” knappen, accepterer du brugen af cookies på denne hjemmeside. For yderligere information, se venligst vores Privacy Policy.
