Plastique PEEK - Polyétheréthercétone

TECAPEEK Ensinger

Le matériau PEEK (chimiquement connu sous le nom de polyétheréthercétone) est fabriqué par Ensinger dans des formats standard pour l'usinage. Il est extrudé en plaques, barres et tubes. Ensinger utilise les polymères Victrex® PEEK 450G ou Solvay KetaSpire® KT-820. Le PEEK est un thermoplastique hautes performances semi-cristallin unique qui offre une excellente compatibilité chimique.

Les pièces fabriquées à partir du polymère PEEK, plastique haute température, résiste à des températures allant jusqu'à 260°C et ont un point de fusion d'environ 341°C. Le plastique PEEK est souvent utilisé dans des environnements d'eau chaude ou de vapeur car il maintient ses propriétés physiques telles que la résistance à la flexion et à la traction à un niveau élevé même dans des conditions extrêmes. Même s’il est souvent perçu comme l’un des thermoplastiques techniques les plus onéreux, la matière PEEK a su convaincre les utilisateurs expérimentés face aux problématiques de gain de poids nécessitant des caractéristiques mécaniques élevées et ce, dans les environnements les plus sévères.

Pourquoi TECAPEEK ? Propriétés du PEEK Grades de PEEK avantages Exemples d'applications

Pourquoi TECAPEEK ?

Des décennies d'expertise

Bénéficiant de 30 ans d'expérience dans le domaine de l'extrusion de PEEK, nous sommes l'une des premières entreprises à avoir réussi à extruder du PEEK avec succès. Nous avons développé dans cette période un vaste réseau de distribution avec plus de 20 filiales Ensinger et fournissons notre matière PEEK dans le monde entier.

Gamme très étendue

Considéré comme l'un des plus grands fabricants de PEEK au monde, Ensinger vous propose une gamme complète de produits semis-fini stockés issue de différentes technologies de transformation. En marge de notre produit phare : le PEEK naturel standard, notre expertise unique nous permet de vous proposer également un vaste panel de grades spécifiques pour les industries ciblées telles que les semi-conducteurs, l'électronique, la mécanique, l'aéronautique ainsi que les techniques médicales. Nous vous offrons une gamme exceptionnellement large de dimensions pour les plaques PEEK, les barres PEEK et les tubes PEEK.

Produits sur-mesure

Afin de répondre à toutes les exigences de fabrication de pièces spécifiques, Ensinger assure différentes options de finition de ses produits telles que la coupe, le rabotage, la rectification. Ces différentes opérations améliorent votre configuration de travail, vous proposant un produit semi-fini plus proche de sa version finale et vous économisant ainsi du temps et des ressources.

PROPRIÉTÉS ET CARACTÉRISTIQUES DU PEEK

Le polymère PEEK est un matériau plastique haute performance avec un excellent équilibre des propriétés physiques. Il possède l'un des niveaux les plus élevés de résistance à la chaleur et de résistance mécanique disponibles parmi les plastiques. C'est également l'une des meilleures options lorsque l'on recherche une bonne résistance chimique ainsi qu'une résistance aux radiations. Cliquez sur la liste ci-dessous pour les caractéristiques détaillées du matériau PEEK.

  • Plastique le plus résistant à la chaleur : PEEK

    Le PEEK est l'un des meilleurs matériaux thermoplastiques résistant à la chaleur. Même lorsqu'il est utilisée à 260°C pendant 5000 heures, ses performances, excellentes en stabilité thermique, sont quasiment identiques qu'à son état initial. Le PEEK a une longue durée de vie, et ce dans les environnements les plus contraignants.

    • Résistance thermique à long terme : 260°C
    • Résistance thermique à court terme : 300°C
    • Point de transition vitreuse : 150°C
    • Point de fusion : 341°C
    • Température de déformation thermique HDT-A : 162°C
    • Résistance aux flammes : UL94 V0

  • Matériau avec une excellente résistance au fluage et à la fatigue

    Le PEEK possède certaines des meilleures caractéristiques de résistance mécanique disponibles parmi les plastiques techniques :

    • Résistance à la traction (90 MPa ou plus)
    • Module d'élasticité élevé
    • Dureté élevée
    • Résistance au choc
    • Résistance au fluage

    Le PEEK est également résistant à la flexion et aux contraintes de compression, il peut donc également être utilisé dans des situations d'exigences élevée de stabilité. Les variantes suivantes de grades haute résistance sont également disponibles :

    En savoir plus sur les propriétés mécaniques

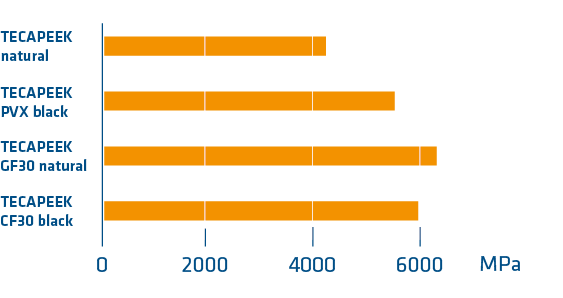

    E-Module

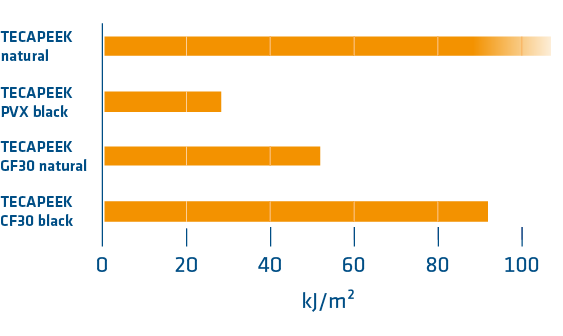

    Impact strength

  • Le PEEK présente une excellente résistance à divers solvants organiques, huiles, acides faibles et alcalins, et peut maintenir sa résistance sur une large plage de températures et de concentrations. Il s'est avéré être un polymère difficile à décolorer, à dilater ou à casser.

    Résistance chimique
    En savoir plus sur la résistance chimique

  • Matériaux anti-friction PEEK, excellente résistance à la chaleur et durabilité

    Le PEEK natural non chargé est le matériau le plus équilibré dans les environnements à haute température, où un glissement non lubrifié et une non-contamination sont nécessaires. Néanmoins, de nombreuses applications requièrent des grades spéciaux de PEEK tel que le TECAPEEK PVX black, contenant des charges multiples (graphite, fibre de carbone et PTFE), afin de répondre à de nombreuses exigences spécifiques :

    • Faible coefficient de frottement
    • Meilleure dissipation de la chaleur (chaleur de friction réduite)
    • Force et résistance à l'usure améliorées

    Avec cette combinaison de critères, ce matériau anti-friction de qualité peut être utilisé dans des environnements exigeants de 100 à 300°C. Le PEEK est utilisé là où les matériaux conventionnels (POM, PA / Nylon, etc.) dépassent leurs limites d'utilisation. Grâce à ses excellentes caractéristiques de glissement, il est utilisé pour les engrenages, les roulements, les paliers et de nombreuses autres applications. Afin d'éviter la surcharge thermique d'un roulement, la chaleur de friction qui en résulte doit être dissipée le plus rapidement possible de la surface. Plus la conductivité thermique de la pièce est bonne, plus la chaleur se dissipe rapidement, et la surchauffe est donc réduite. Les charges en fibre de carbone et graphite font du TECAPEEK PVX black un gage de qualité de glissement ainsi qu'une conductivité thermique supérieure.

    Le comportement au glissement dépend toujours du système complet et de paramètres tels que la contre-pièce, la charge, la vitesse de glissement, la rugosité de surface, la température, etc.

    Test de friction PEEK
    Détails : tige en acier Ø 4 mm, vitesses de glissement de 0 à 22 mm / s, charge de 30 N
    Le graphique met clairement en évidence l'évolution du coefficient de frottement dans le temps (nombre de cycles) en fonction des différentes vitesses de glissement (mm / s). Comme illustré, le TECAPEEK PVX black a en permanence un coefficient de friction inférieur à TECAPEEK natural.
    En savoir plus sur les caractéristiques de frottement et d'usure

  • Des composants en PEEK hautement fiables et stables

    Le PEEK est préféré dans la fabrication de pièces de hautes précisions. En effet le PEEK offre naturellement une excellente stabilité dimensionnelle.
    Le coefficient de dilatation linéaire (CLTE) est faible et garantit une grande stabilité dimensionnelle, et ce, même jusqu'à 150°C (près du point de transition vitreuse). Le PEEK résiste également aux charges élevées et offre une stabilité dimensionnelle durable grâce à une rigidité élevée et une bonne résistance au fluage.
    Une humidité élevée a pour conséquence un gonflement des matériaux. Le PEEK ayant un taux d'absorption d'eau faible, il est plus résistant à ces variations
    De plus, le PEEK résiste à l'eau de mer et à la vapeur, et ne s'hydrolyse pas même dans des environnements à température et humidité élevées. Dans le domaine médical à usage répétitif, le PEEK peut supporter plus de 1500 cycles de stérilisation à la vapeur (autoclave) à 134°C. Dans le domaine industriel, il est souvent utilisé pour les pièces de valve en raison de sa capacité de résistance supérieure à l'eau.

    En savoir plus sur la stabilité dimensionnelle
    Coefficient de dilatation thermique linéaire

  • Longue durée de vie dans des environnements difficiles

    En raison de sa structure moléculaire chimiquement stable, le PEEK a le plus haut niveau de résistance aux radiations parmi les thermoplastiques. Même les rayons gamma à haute dose (source de fissuration) peuvent être utilisés sans fragilisation ni dégradation. En conséquence, il peut être utilisé durablement, minimisant ainsi les coûts de maintenance et de remplacement. Par conséquent, le PEEK est un excellent choix dans les environnements difficiles tels que le domaine aéronautique et spatiale, les centrales électriques et les équipements médicaux affectés par les radiations.

    En savoir plus sur la résistance aux radiations
    Résistance aux radiations

  • Le PEEK est adapté aux applications sous vide et CMP

    Le PEEK est un matériau très pur avec une très faible teneur en COV (composé organique volatil) et un faible dégazage. De plus, il a une faible absorption d'eau (0,03%) et peut être utilisé sans risque de dégazage dans un environnement sous vide comme l'aérospatiale.

    La contamination par les ions métalliques est très faible. Le PEEK répond donc aux exigences les plus strictes de l'industrie des semi-conducteurs et de l'énergie solaire, ainsi que pour les applications médicales.

    En savoir plus sur le faible dégazage

  • Compatible avec plus de 10 normes différentes

    Les matériaux PEEK sont conformes à de nombreuses normes et sont utilisés dans diverses industries.

    Cette liste n'est pas exhaustive. Vous pouvez vous renseigner sur la conformité du TECAPEEK sur les pages "Industries" ou contactez-nous directement.

VASTE GAMME DE PRODUITS - PLUS DE 50 VARIATIONS de PEEK

Ensinger fabrique une large gamme de PEEK modifiés. Tous les plastiques PEEK sont fournis sous forme de :

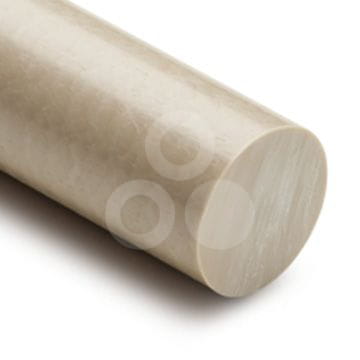

  • Barre PEEK ou jonc PEEK

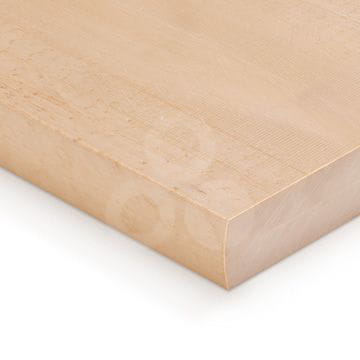

  • Plaque PEEK et feuille PEEK

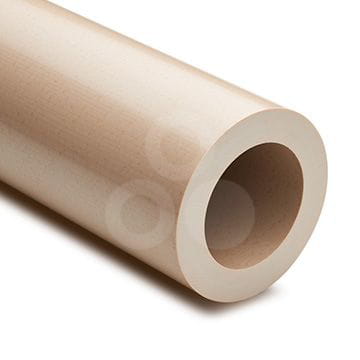

  • Tube PEEK

Retrouvez ici la gamme complète.

Toutes les plaques de PEEK Toutes les barres de PEEK Tous les tubes de PEEK

La matière PEEK a le gros avantage de pouvoir être modifiée. Des grades spéciaux renforcés de fibres, chargés de PTFE, conducteurs et autres possibilités sont disponibles dans notre gamme. Vous pouvez sélectionner le matériel le plus approprié en fonction de l'environnement et de l'utilisation. Nous proposons également des versions spécifiques du PEEK pour les applications médicales, pétrolières et gazières, semi-conductrices et aérospatiales.

Grade non chargé - TECAPEEK natural

  • Température de service à long terme : 260°C
  • Température de service à court terme : 300°C
  • Résistance à la traction : 116MPa
  • Excellente résistance aux acides et alcalins faibles
  • Polyvalent car il répond à la plupart des exigences des applications hautes performances
  • Utilisé dans diverses industries (aérospatiale, technologie alimentaire, pétrole et gaz, génie mécanique)
  • Grande disponibilité de barres PEEK, plaques PEEK, tubes PEEK, bien plus de 100 dimensions en stock
  • Basé sur Victrex PEEK 450 ou Solvay KetaSpire® KT-820

Domaines d'application

  • Industrie générale : groupes motopropulseurs, pièces coulissantes, compresseurs, pompes
  • Système de transport : engrenages, rouleaux, pinces, soupapes
  • Electronique : isolateurs, connecteurs, porte-plaquettes
  • Alimentaire : valve, mixeur, pétrin

TECAPEEK natural

Le TECAPEEK natural, polyétheréthercétone (PEEK) est un thermoplastique semi-cristallin à hautes performances et résistant à haute température.

PEEK renforcé contenant 30% de fibre de verre ou de carbone

  • TECAPEEK GF30 natural
  • TECAPEEK CF30 black

Les PEEK renforcés présentent une rigidité et une résistance supérieures au PEEK non chargé. L'amélioration de la température de déformation thermique, du module d'élasticité et de la dureté sont également des caractéristiques du PEEK chargé carbone et verre.


E-Modulus
(ISO 527)
TECAPEEK natural   4200 MPa
 TECAPEEK CF30 black  6000 MPa
 TECAPEEK GF30 natural  6300 MPa

TECAPEEK GF30 natural

Le TECAPEEK GF30 natural est un PEEK chargé de 30 % de fibres de verre.

TECAPEEK CF30 black

Le PEEK CF30 noir est un PEEK chargé de 30 % de carbone (CF30), ce qui confère au matériau un haut degré de rigidité et de tenue au fluage.

Amélioration de la résistance à la chaleur et de la solidité

Un choix parfait lorsque les PEEK renforcés ne peuvent pas être utilisées

  • TECAPEEK ST black (polymère PEKEKK)
  • TECAPEEK HT black (polymère PEK)

Point de transition vitreuse et point de fusion plus élevés que le PEEK non chargé. Excellente résistance, dureté, résistance à l'usure et stabilité dimensionnelle de 150 à 200°C.


Tg1)
Tm2)
TECAPEEK natural  150°C  341°C
TECAPEEK HT black  160°C  375°C
TECAPEEK ST black  165°C  384°C



1) Température de transition vitreuse
2) Température de fusion


TECAPEEK ST black

Le TECAPEEK ST black est un polyéthercétoneéthercétonecétone (PEKEKK), thermoplastique semi-cristallin résistant à haute température.

TECAPEEK HT black

Le polyéthercétone (PEK) est un thermoplastique de la famille des polyaryléthercétones (PAEK) résistant à haute température.

Caractéristiques de friction et d'usure exceptionnelles

TECAPEEK PVX black

  • Combinaison de charges bien équilibrée (fibre de carbone, PTFE, graphite)
  • Résistant à la chaleur de friction élevée et aux environnements à haute température

TECAPEEK TF10 blue

  • Contient 10% de PTFE
  • Convient pour la détection optique
  • Alimentaire conforme à la FDA et à l'UE 10/2011

Domaines d'application
Supports de roulement à billes, roulements coulissants, joints, rouleaux, guidage, etc.

TECAPEEK PVX black

Le TECAPEEK PVX black est un matériau de très hautes performances, composé de PEEK chargé de 10% de PTFE,10% graphite et 10% fibres de carbone.

TECAPEEK TF10 blue

Le TECAPEEK TF10 blue, fabriqué à partir du polymère Victrex® PEEK 450G + PTFE présente d'excellentes propriétés de glissement et de tenue à l’usure.

Matériau PEEK pour des applications dans les semi-conducteurs et l'électronique

TECAPEEK ELS nano black

  • Charge CNT (nanotube de carbone)
  • Conducteur
  • Valeur de résistance de surface : 102-104Ω
  • Facile à usiner, équivalent à TECAPEEK natural

TECAPEEK SD black

  • Matériau PEEK ESD
  • Valeur de résistance de surface : 106-109Ω
  • Usinage de haute précision avec des tolérances serrées pour les test sockets

TECAPEEK ELS nano black

Ensinger a mis au point le TECAPEEK ELS nano black, pour des applications de conductibilité électrique.

TECAPEEK SD black

Le PEEK SD est un plastique PEEK ESD modifié électriquement, couramment utilisé dans les applications de l’industrie électronique ...

PEEK hautes performances pour bagues de retenue CMP

Optimisé pour CMP dans la fabrication de semi-conducteurs, compatible avec diverses suspensions

TECAPEEK CMP natural

  • Excellente résistance à l'usure
  • Ductilité supérieure par rapport à TECAPEEK SE natural

TECAPEEK SE natural

  • Excellente résistance à l'usure
  • Dureté supérieure

TECAPEEK CMP natural

Le TECAPEEK CMP est conçu pour les applications de CMP (chemical mechanical planarization) dans l’industrie des semi-conducteurs.

TECAPEEK SE natural

TECAPEEK SE est un polymère Victrex® PEEK modifié pour des applications dans l’industrie des semi-conducteurs.

PEEK renforcé céramique pour la fabrication de test sockets

TECAPEEK CMF white

  • PEEK à très haute rigidité et faible CLTE
  • Usinage de haute précision avec des tolérances serrées
  • Usinage sans bavure
  • Faible absorption d'eau
  • Bonne planéité par rapport aux matériaux injectés

TECAPEEK CMF white

Le TECAPEEK CMF est composé de résine Victrex® PEEK 450G et d'une charge céramique.

Certifié PEEK biocompatible selon ISO 10993

TECAPEEK MT

  • Convient à toutes les applications médicales (contact limité avec la peau et les tissus jusqu'à 24 heures) et, le cas échéant, un contact indirect avec le sang.
  • Compatible avec divers traitements de stérilisation
  • Différentes couleurs disponibles sur stock
  • Des grades spéciaux sont également disponibles :
    • Chargé fibre de carbone (TECAPEEK MT CF30 black)
    • Détectables aux rayons X (opaques) (TECAPEEK MT XRO coloured)

TECAPEEK MT CLASSIXTM white

  • Développé pour des applications dentaires et médicales
  • Contact avec le sang et les tissus jusqu'à 30 jours
  • L'utilisation dentaire peut être prolongée (180 jours)

TECATEC PEEK MT CW50 black

  • Convient à toutes les applications médicales (contact limité avec la peau et les tissus jusqu'à 24 heures) et, le cas échéant, un contact indirect avec le sang.
  • Composite PEEK tissé en fibre de carbone
  • Résistance à la traction : 500 MPa ou plus (même niveau que l'acier inoxydable)
  • Idéal pour les guides de visée

PEEK - TECAPEEK MT natural

Le PEEK naturel médical convient aux applications médicales et combine les propriétés du PEEK standard avec des exigences de biocompatibilité.

TECATEC PEEK MT CW50 black

Ce composite à base de PEEK et de 50% de fibres de carbone tissées, offre des propriétés mécaniques exceptionnelles.
Tous les PEEK médicaux

PEEK alimentaire, compatible avec divers détecteurs

Contribue à améliorer la sécurité de la production alimentaire

TECAPEEK UD blue

  • Métal détectable et détectable aux rayons X
  • Conforme aux normes alimentaires (FDA, EU 10/2011)
  • Excellente résistance à diverses méthodes de nettoyage telles que l'eau chaude et l'hypochlorite de sodium

TECAPEEK ID blue

  • Métal détectable
  • Conforme aux normes alimentaires (FDA, EU 10/2011)
  • Excellente résistance à diverses solutions de nettoyage telles que l'eau chaude et l'hypochlorite de sodium

TECAPEEK UD blue

TECAPEEK UD blue a la plus haute résistance à la température et aux produits chimiques de tous les produits Ultra-détectables d’Ensinger. Avec une température de déflexion de la chaleur de plus de 150 ...

TECAPEEK ID blue

Le TECAPEEK ID blue est un PEEK détectable aux détecteurs de métaux fabriqué à partir du polymère Victrex® PEEK.

Pour l'obtention d'échantillons ou une demande de devis, veuillez consulter les pages produits.

En cas de doute sur le matériel à utiliser pour votre application, n'hésitez pas à contacter notre support technique.

avantages

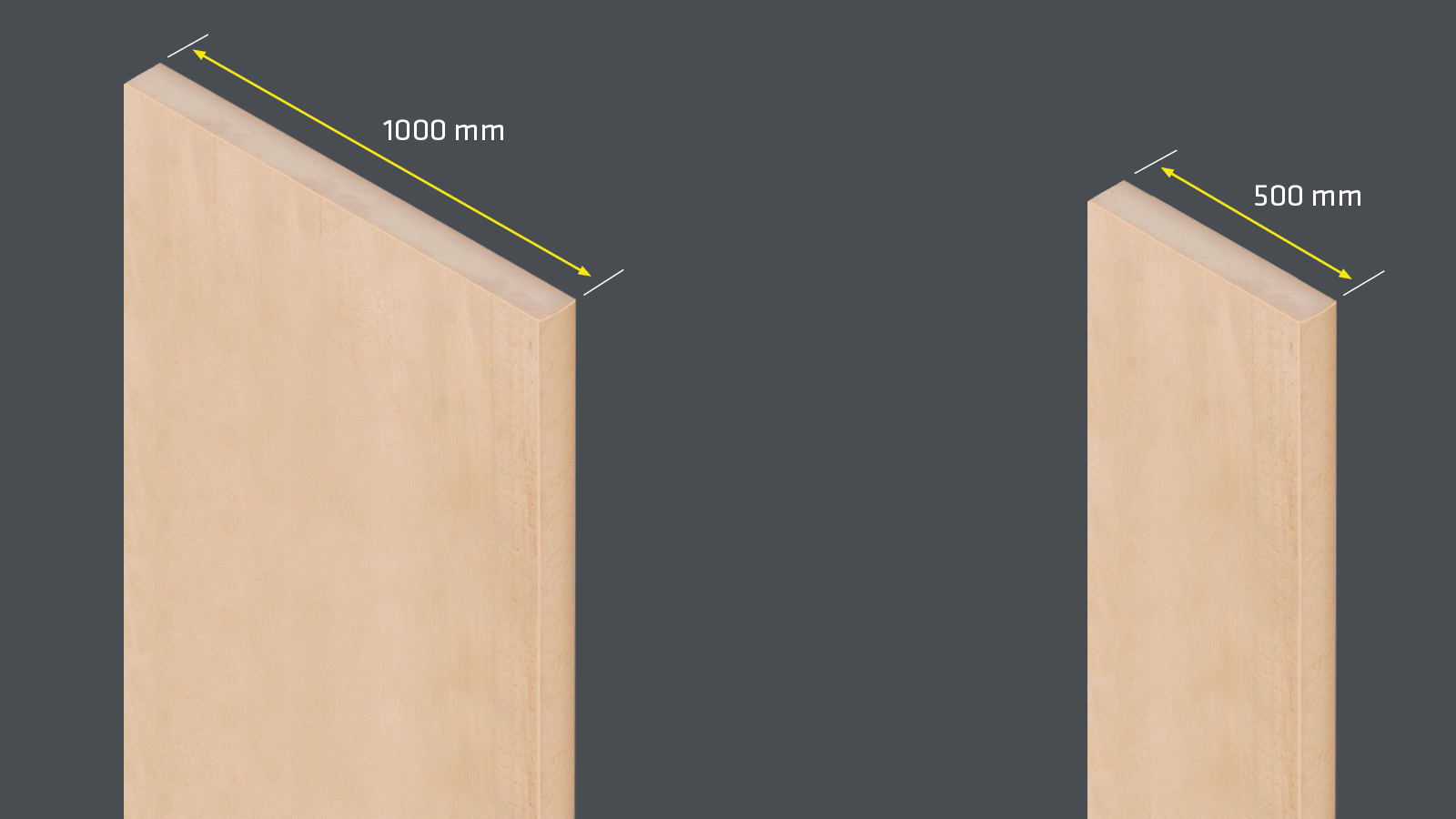

  • Nous avons élargi le programme de stockage du PEEK natural pour inclure des plaques de 1000 mm de large. Ces plaques plus larges sont disponibles de 10 mm à 90 mm d'épaisseur et peuvent augmenter considérablement les possibilités pour vos applications et vos conceptions techniques.

  • Une meilleure efficacité induit une utilisation maximisée du temps machine. Les plaques PEEK de 1000 mm de large d'Ensinger offrent une surface d'usinage supplémentaire qui peut augmenter le rendement des pièces par plaque jusqu'à 30%.

  • Le gaspillage de matériel est coûteux. Réduisez vos pertes de rendement en sélectionnant la dimension idéale pour vous. Choisissez parmi de nombreuses dimensions différentes en stock et sur demande.

  • Parfois, il est préférable pour un concepteur ou un usineur de visualiser le problème sous un angle différent. Laissez nos experts techniques vous aider à trouver la façon la plus optimale d'imbriquer vos pièces à partir de notre large gamme de formats en stock PEEK d'Ensinger.

Exemples d'applications

Bague anti-extrusion plastique TECAPEEK SM natural (PEEK) Ensinger

Bague anti-extrusion

Usiné à partir de TECAPEEK SM natural (tube PEEK moulé par rotation)

  • Température de service élevée à long terme (260°C)
  • Faible tendance au fluage, même à des températures élevées
  • Haute résistance, dureté et rigidité
Boîtier d'engrenage pour crémaillère plastique TECAPEEK natural et PVX black (PEEK) Ensinger

Boîtier d'engrenage pour crémaillère

Usiné à partir de TECAPEEK natural et TECAPEEK PVX black

  • Haute résistance mécanique
  • Bonnes propriétés de frottement cinétique
  • Aucune lubrification nécessaire
  • Faible densité
  • Tolérances étroites
Pignon (roue dentée) plastique TECAPEEK natural (PEEK) Ensinger

Pignon

Usiné à partir de TECAPEEK natural

  • Convient aux charges élevées
  • Bonne résistance à la température
  • Pression de surface élevée
Filière de fermeture plastique TECAPEEK black (PEEK) Ensinger

Filière de fermeture

Usiné en TECAPEEK black

  • Matrice de fermeture utilisée dans la technologie alimentaire
  • Température de service à long terme jusqu'à 260°C
  • Expositions brèves jusqu'à 300°C
  • Excellentes propriétés mécaniques
Coiffe de cicatrisation dentaire plastique TECAPEEK MT Classix™ white (PEEK) Ensinger

Coiffe de cicatrisation dentaire

Usiné en TECAPEEK CLASSIX ™ white

  • Implant temporaire, pouvant avoir un contact avec le sang et les tissus jusqu'à 30 jours
  • Excellente résistance à la stérilisation
  • Très bonne résistance chimique
Guide de visée plastique TECATEC PEEK CW50 black (PEEK) Ensinger

Guide de visée

Usiné en TECATEC PEEK CW50 black (composite PEEK)

  • Bras cible (système de fixation interne), traumatologie
  • Conception de forme nette
  • Meilleure résistance mécanique
  • Stabilité dimensionnelle thermique élevée

Applications typiques usinées à partir de plastiques PEEK :

Industrie électronique : isolants, connecteurs et supports

Ingénierie mécanique : roues dentées, éléments de guidage, composants de compresseurs et de pompes, éléments
d'entraînements, bagues, vannes .

Industrie automobile : composants de boîtes de vitesse et embrayages, turbines de turbocompresseurs

Mécanismes pour convoyeurs : rails, guidage, rouleaux

Industrie médicale : composants d’instruments chirurgicaux et implants temporaires

Industrie agro-alimentaire : vannes, mélangeurs, systèmes de dosage et pétrins

Industrie pétrolière et gazière : têtes de forage, joints et capteurs

Bras de robot en composite

Insert fait en TECAPEEK Natural

Remplacement de métal par du TECAPEEK natural dans un bras de robot en composite fibres de carbone

Dans les composants utilisés à hautes cadences, gagner du poids est un challenge crucial pour réduire l'inertie et améliorer l'efficacité. Dans le cas présent, le bras de robot en composite Delta Robots, utilisé pour le picking et le transfert à haute vitesse, a été amélioré en remplaçant un insert métal par du TECAPEEK Naturel, un thermoplastique ENSINGER hautes performances.
Ce site internet utilise des cookies pour en améliorer les fonctionnalités et les performances. L’utilisation des cookies permet d’utiliser certaines fonctions, de partager sur les réseaux sociaux et d’éditer des messages et des publicités. En cliquant sur le bouton « OK » vous acceptez l’utilisation des cookiers sur ce site. Pour toute information supplémentaire, vous pouvez consulter notre politique de confidentialité.
