Puros e resistentes.
Plásticos para qualquer ambiente

Soluções em materiais plásticos para a indústria de semicondutores.

Entre todas as indústrias nas quais os plásticos de engenharia ajudam os engenheiros a resolver problemas de design, nenhuma é mais desafiadora do que a indústria de semicondutores. Nossos plásticos da indústria de semicondutores são projetados tendo-se em mente as rígidas e exigentes preocupações ambientais da indústria. Além disso, nossos especialistas em indústria de semicondutores trabalham diretamente com engenheiros para entender os desafios específicos associados a cada aspecto do processo de fabricação de semicondutores - desde o início do ciclo de processamento do wafer, passando pelo processamento e manuseio de chips, até a embalagem.

Cada etapa do processo oferece seu próprio conjunto de dificuldades, desde temperaturas extremamente elevadas, até a exposição a produtos químicos altamente agressivos, contato com solventes abrasivos e ambientes de plasma sob vácuo. A Ensinger oferece uma solução de materiais plásticos para todos os ambientes e atende aos mais rigorosos requisitos para as especificações de tolerância de projeto e usinagem, descarte e contaminação. Nossas soluções de design custam menos do que materiais tradicionais como cerâmica ou quartzo, e geralmente são muito mais fáceis de se trabalhar.


Benefícios para a Indústria de semicondutores

Extensiva gama de produtos, suporte de engenharia e testagem de capacidades

Flexibilidade de fabricação e de processo desde a moldagem por compressão para peças de lotes pequenos ou testes de conceito para extrusão para peças usinadas de médio prazo, e incluindo ainda capacidades de moldagem por injeção para peças de alto volume para ajudar os engenheiros a atender às necessidades da indústria e aos avanços tecnológicos.
Presença global com capacidades de fabricação na América do Norte e do Sul, na Europa e na Ásia.

Específico para o cliente, conhecimento em conformidade com agências do governo e da indústria

Parcerias de fornecimento estratégicas com fornecedores premium de resinas no mundo todo


Soluções para a indústria de semicondutores

Materiais especiais para CMP

O processo de planarização químico-mecânica (CMP) é uma das etapas principais na produção do wafer de silício. A Ensinger oferece uma série de soluções para atender a este processo, que pode apresentar uma enorme variação de um fabricante de equipamento para outro.

Plásticos de baixa desgaseificação

Para certas indústrias, como a de semicondutores, aeronaves ou de energia, há exigências rigorosas para a pureza dos plásticos em relação a desgaseificação e presença de impurezas iônicas. A Ensinger oferece plásticos com esses requisitos.

Plásticos de alta temperatura

Os plásticos de alta temperatura estão em constante desenvolvimento e estão se tornando cada vez mais comuns em aplicações semicondutoras de alta qualidade, devido aos  projetos de chips tornando-se cada vez mais complexos, exigindo resistência de longo prazo para exposição a altas temperaturas.

Plásticos ESD

Plásticos não modificados geralmente são eletricamente isolantes, porém, termoplásticos tais com PEEK e Acetal podem ser modificados para fornecer uma gama de propriedades eletricamente condutoras, antiestáticas ou estáticas dissipativas. Essas características são importantes para aplicações de semicondutores, como os soquetes de teste de back-end.

Resistência química

A compatibilidade química, a resistência química e a resistência à corrosão estão entre as maiores vantagens dos plásticos quando comparados aos metais, e podem ser especialmente importantes para os usuários finais de semicondutores que usam uma variedade de produtos químicos em diversos estágios do processo de fabricação de chips.

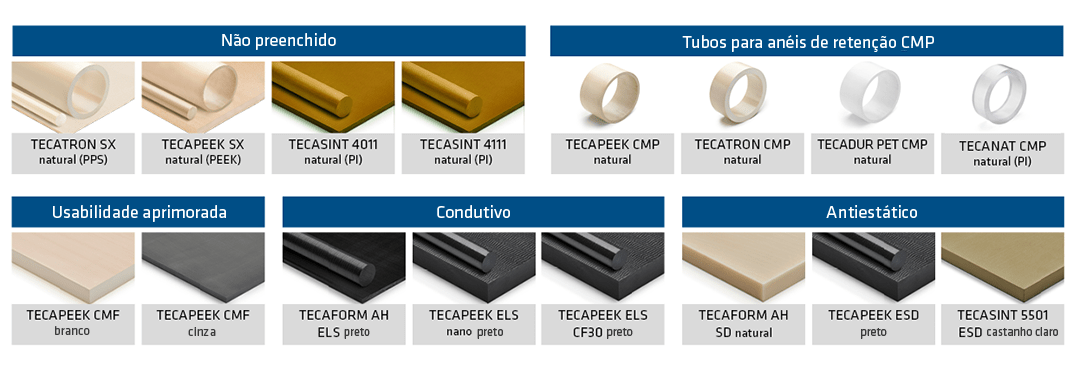

Plásticos usináveis para a indústria de semicondutores

TECASINT 4011 natural

É uma poliimida não preenchida que exibe uma absorção de umidade muito baixa e alta estabilidade oxidativa, além de resistência química melhorada.

TECAPEEK CMP natural

O TECAPEEK CMP é especialmente modificado para aplicações na indústria de semicondutores e, mais especificamente, para peças em equipamentos de planarização químico-mecânica (CMP, do inglês chemical mechanical planarization).

ESTUDOS DE CASO Indústria de Semicondutores

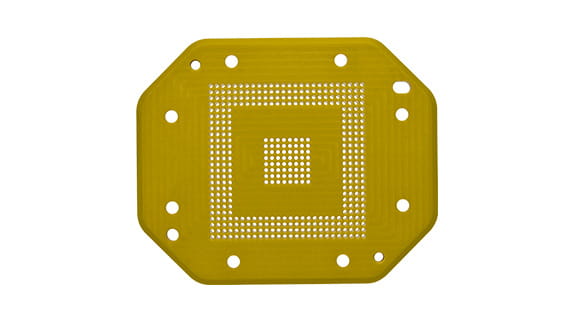

Soquete de teste

fabricado com TECASINT 4051

Uma combinação de grande variedade e características consistentes

No processo de fabricação de microchips é importante testar os chips sob várias condições, de forma a garantir funcionalidades específicas assim como durabilidade. Diferentes conectores de testes são utilizados para testar diferentes microchips, conforme especificado pelos projetistas dos circuitos integrados. Substancialmente, diferentes materiais plásticos de engenharia são utilizados para fabricação de diferentes conectores de testes e a demanda por plásticos de alta performance continua a crescer rapidamente.

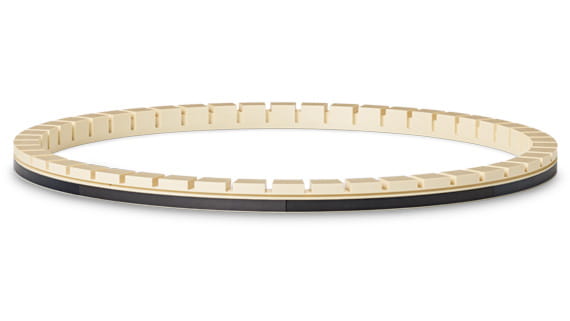

PPS Retaining ring TECATRON CMP natural

Anel de Retenção CMP

fabricado com TECATRON CMP

Como atender aos numerosos requisitos do processo CMP

Uma etapa muito importante na produção dos wafers de silício é o processo (CMP) - "Chemical Mechanical Planarization." A tendência aponta na direção de wafers maiores, chips menores com trilhas mais estreitas e componentes menores. O desafio é encontrar um material com as características desejadas, uma vez que o processo CMP exige componentes feitos de materiais altamente qualificados. Em estreita cooperação com os clientes, nós nos especializamos no desenvolvimentos de materiais que atendem a estes requisitos.
