Zuiver en resistent.
Kunststoffen voor iedere omgeving

Kunststofoplossingen voor de halfgeleiderindustrie

Van alle industrieën waarin technische kunststoffen ingenieurs kunnen helpen bij het oplossen van ontwerpproblemen, is er geen enkele uitdagender dan de halfgeleiderindustrie. Onze kunststoffen voor de halfgeleiderindustrie zijn ontworpen met het oog op de vaak rigide en veeleisende omgeving van de industrie. Bovendien werken onze specialisten uit de halfgeleiderindustrie  samen met ingenieurs om elk aspect van het productieproces van halfgeleiders - van het begin van de verwerkingscyclus van de wafers, tot de verwerking van chips tot aan de verpakking, te begrijpen.

Elke fase van het proces biedt zijn eigen problemen, van extreem hoge temperaturen tot blootstelling aan zeer agressieve chemicaliën, contact met abrasieve oplosmiddelen en omgevingen met plasma onder vacuüm. Ensinger heeft een kunststof halfgeleideroplossing voor elke omgeving en voldoet aan de strengste eisen op het gebied van ontwerp- en bewerkingstolerantie, ontgassing en verontreinigingsspecificaties. Onze oplossingen kosten minder dan traditionele materialen, zoals keramiek of kwarts, en zijn in het algemeen veel gemakkelijker mee te werken.


Voordelen voor de halfgeleiderindustrie

Omvangrijk productassortiment, technische ondersteuning en testmogelijkheden

Fabricage en proces flexibiliteit variërend van onder druk vormen van onderdelen met een korte looptijd of testen van een concept tot extrusie van machinaal gefabriceerde onderdelen met een middellange looptijd, en zelfs inclusief de mogelijkheid van vormen door injectie voor onderdelen met een hoog volume om technici te helpen om te voldoen aan snel wisselende behoeften van de industrie en technologische vooruitgang.
Wereldwijde aanwezigheid met productiemogelijkheden in Noord- en Zuid-Amerika, Europa en Azië.

Klant-specifieke, branche- en overheidsexpertise op het gebied van naleving

Strategische leverancierallianties met vooraanstaande harsleveranciers wereldwijd


Oplossingen voor de halfgeleiderindustrie

Extra materialen voor CMP

Het Chemisch Mechanische Planarisatie (CMP) proces is één van de belangrijkste stappen in de fabricage van siliconenwafers . Ensinger biedt een aantal oplossingen passend voor dit proces, die van de ene fabrikant van apparatuur tot de andere sterk kunnen variëren.

Lage ontgassing van kunststoffen

Voor bepaalde industrieën zoals van halfgeleiders, vliegtuigen en energie zijn er strenge eisen voor de zuiverheid van kunststoffen met betrekking tot ontgassing en de aanwezigheid van ionische zuiverheid. Ensinger biedt kunststoffen die voldoen aan deze eisen.

Kunststoffen die bestand zijn tegen hoge temperatuur

Kunststoffen die bestand zijn tegen hoge temperatuur zijn voortdurend in ontwikkeling en komen steeds vaker voor in kwalitatief hoge halfgeleider toepassingen vanwege chip-ontwerpen die steeds complexer worden , waardoor een langdurige weerstand tegen blootstelling aan hoge temperaturen vereist is.

ESD kunststoffen

Niet gevulde kunststoffen zijn over het algemeen elektrisch isolerend, maar thermoplasten zoals PEEK en POM kunnen worden aangepast om elektrisch geleidende, antistatische of statische dissipatieve eigenschappen te verkrijgen. Deze kenmerken zijn belangrijk voor halfgeleidertoepassingen zoals back-end micro-chip insteek-testcontactdozen.

Chemische bestendigheid

Chemische compatibiliteit, chemische bestendigheid, en corrosiebestendigheid behoren tot de grootste voordelen van kunststoffen vergeleken met metalen, en kunnen vooral belangrijk zijn voor de eindgebruikers van halfgeleiders, die verschillende chemicaliën gebruiken in verschillende stadia van het chip-productieproces.

verspaanbare  kunststoffen voor de halfgeleiderindustrie

TECASINT 4011 natural

Het is een ongevulde polyimide, dat zeer geringe vochtabsorptie vertoont en hoge oxidatieve stabiliteit samen met verbeterde chemische bestendigheid.

TECAPEEK CMP natural

TECAPEEK CMP is speciaal aangepast voor toepassingen in de halfgeleiderindustrie, en meer specifiek voor onderdelen in CMP (chemisch-mechanisch planarisatie) apparatuur.

Halfgeleider industrie, casestudies

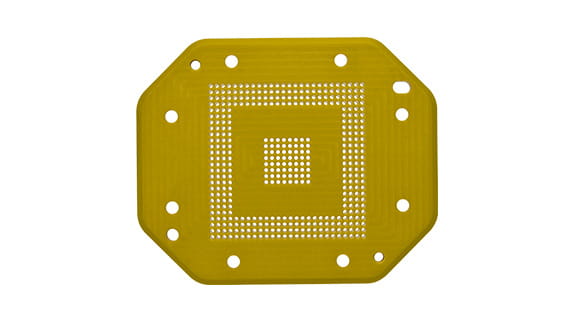

Test Socket

Gemaakt uit TECASINT 4051

Een combinatie van een grote varieteit en consistente eigenschappen

In de microchip-produktieproces is het belangrijk de chips te testen onder verschillende condities om een specifieke functionaliteit en duurzaamheid te garanderen. Verschillende test sockets worden gebruikt om verschillende microchips te testen, zoals gespecificeerd door de ontwerpers. Diverse technische kunststoffen worden gebruikt voor test sockets en de vraag naar high performance plastics groeit snel.

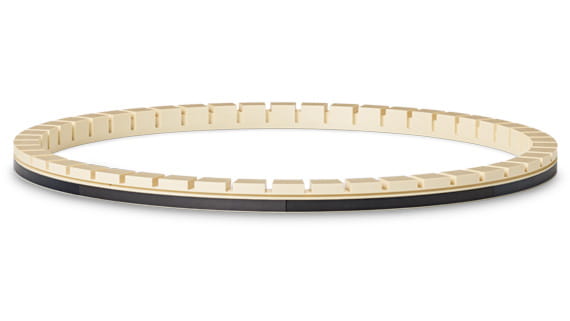

CMP omsluitingsring

gemaakt uit TECATRON CMP

Hoe aan de verschillende eisen van het CMP proces te voldoen

Een zeer belangrijke stap in het siliconen wafer produktie, is het Chemisch Mechanische Planarisatie (CMP) proces. De trend gaat naar grotere wafer maten, kleinere chips met dunnere dikte en meer mogelijkheden. Het is de uitdaging een materiaal te vinden met de juiste eigenschappen, want het CMP proces vraagt componenten met zeer hoge eisen. In nauwe samenwerking met klanten, zijn we gespecialiseerd in het ontwikkelen van materialen die voldoen aan deze eisen.
