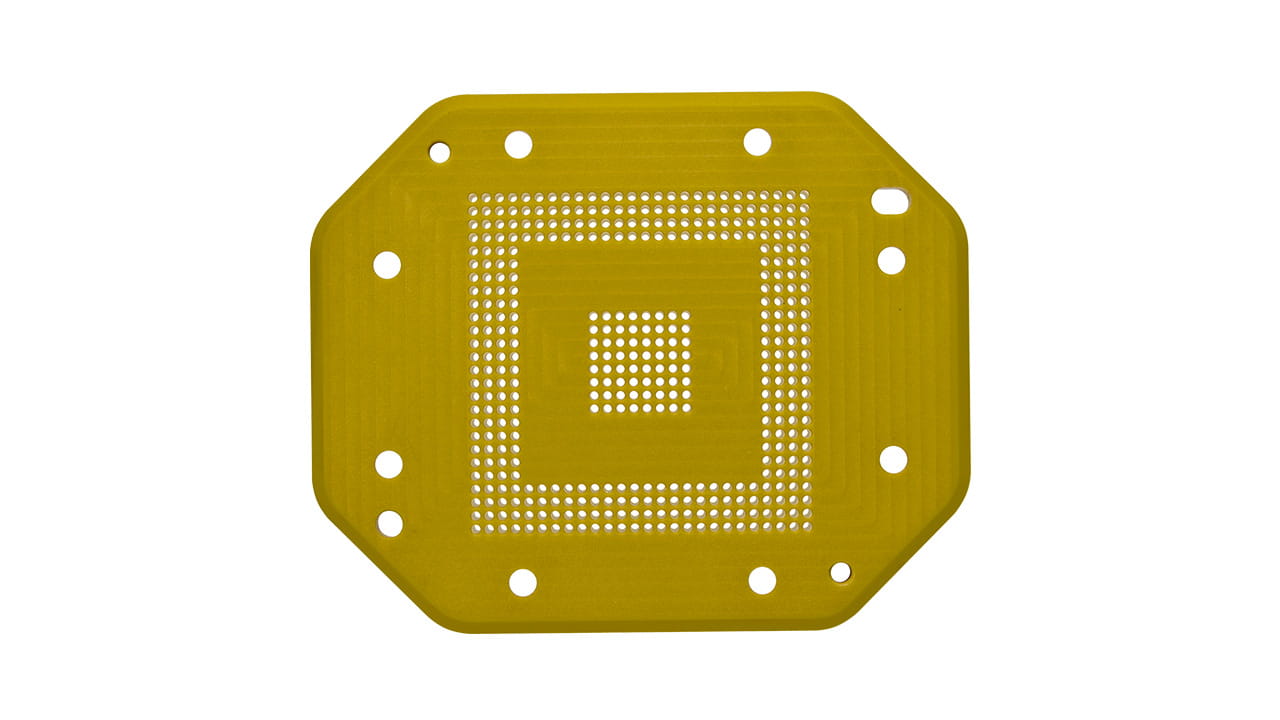

Micro-chip socket in back-end chip testen

In het productieproces van microchips is het belangrijk om de chips onder verschillende omstandigheden te testen om zowel specifieke functionaliteiten als duurzaamheid te garanderen. Verschillende micro-chip sockets worden gebruikt om talrijke microchips te testen, zoals gespecificeerd door ontwerpers van geïntegreerde schakelingen. Omdat verscheidene types High Performance en technische kunststoffen worden gebruikt voor de productie van micro-chip sockets  blijft de vraag naar kunststoffen snel groeien.

Alle sockets moeten de zelfde eigenschappen hebben. Deze omvatten hoge dimensie stabiliteit bij een breed temperatuurbereik, goede verspaanbaarheid met minimale braamvorming en goede mechanische sterkte en stijfheid. Deze eigenschappen zijn belangrijk omdat de micro-chip sockets verschillende proeven moeten doorstaan en tegelijkertijd bestand moeten zijn tijdens verschillende testcycli. Bovendien is de materiaalkeuze voor toepassingen van een socket gebaseerd op de temperatuur waarin ze moeten functioneren, de elektrische eigenschappen en dus de relatieve kosten.

Op het gebied van sockets adviseren wij in het bijzonder:

Kies TECAPEEK CMF als  kosten-effectievere optie dan polyimides. Het is vooral geschikt voor die toepassingen die dimensie stabiliteit eisen, waarbij de verspaning  van zeer fijne gaten en steekdiameters die gebruikelijk zijn in micro-fabricage, gecombineerd met een behoefte aan hoge temperatuurweerstand. TECAPEEK CMF heeft een goede krasvastheid en taaiheid, waardoor de toleranties na 100.000 keer een chip insteken behouden blijven.

TECAPEI is een uitstekende keuze voor lagere kosten wanneer de ESD-eigenschappen niet van belang zijn en de temperatuurvereisten slechts matig hoog zijn. Het heeft ook stabiele eigenschappen en dimensionale stabiliteit bij een grote temperatuurbereik. Het mag niet worden gebruikt in situaties die vereisen dat er microscopisch kleine gaatjes geboord worden. TECAPEI GF30 is een verfijnde versie van TECAPEI, die 30 % glasversterkt polyetherimide bevat. Het biedt een grotere stijfheid en verbeterde dimensionale stabiliteit met behoud van veel van de goede eigenschappen van ongevulde PEI.

Het duurste alternatief, TECASINT-polyamide, biedt ook de hoogste prestaties. TECASINT is de ideale keuze voor de meest uitdagende toepassingen bij hoge temperatuur. Wij kunnen dit op polyamide gebaseerde materiaal met of zonder ESD-eigenschappen leveren.

Alle vermelde materialen zijn goed verspaanbaar met een extreem lage ontbraming. Het is daardoor mogelijk om micro-chip socket te produceren met enge toleranties. Gebruik TECAPEEK CMF en TECAPEI en de levensduur van de micro-chipsocket kunnen aanzienlijk worden verbeterd, en de materialen zijn gemakkelijk te verspanen.

TECAPEEK CMF grey

Dit geëxtrudeerde PEEK gevuld met keramiek en grijze kleuring biedt verbeterde microverspaning, maatvastheid en stijfheid.

TECAPEI natural

TECAPEI natural (PEI) heeft een hoge mechanische sterkte en stijfheid, een zeer goede bestendigheid tegen hydrolyse, dimensie stabiliteit en een relatief hoge gebruikstemperatuur op lange termijn...

TECASINT 1011 natural

TECASINT 1011 is een ongevuld naturel polyimide. Dit materiaal valt vooral op in de TECASINT 1000 productgroep vanwege zeer hoge sterkte en rek.

Vanwege de grote verscheidenheid aan sockets en de evenzo uiteenlopende eisen, bieden wij ook andere materialen die geschikt zijn:
