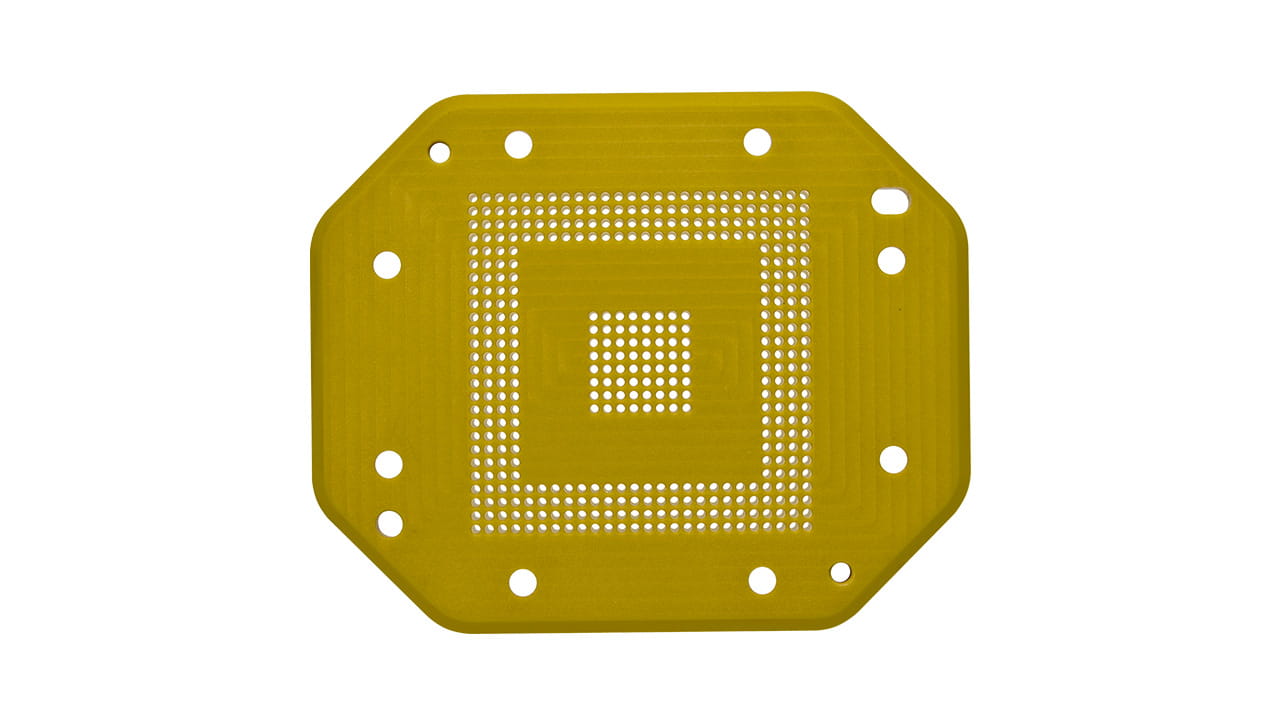

Teststik til afprøvning af back-end chips

Under fremstilling af microchips er det vigtigt at afprøve chips under forskellige forhold, for at sikre specifik funktionalitet og holdbarhed. Der anvendes forskellige teststik til at afprøve de mange microchips, specificeret af udviklerne af de integrerede kredsløb. Flere forskellige typer high performance og teknisk plast anvendes til fremstilling af teststik.

De samme basale egenskaber skal være tilstede ved alle variationer af teststik. Det vil sige høj dimensionsstabilitet ved et bredt temperaturspænd, god maskinbearbejdelighed og god mekanisk styrke og stivhed. Disse egenskaber er vigtige, fordi teststik skal bestå forskellige tests og samtidig være modstandsdygtige og holdbare under forskellige afprøvninger af kredsløb. Valget af materialer til IC teststik afhænger også af driftstemperatur, elektriske egenskaber og dermed af relative omkostninger.

Inden for teststik anbefaler vi specifikt:

TECAPEEK CMF er et lidt mere omkostningseffektivt valg end polyimider. Det er særlig velegnet til anvendelsesområder, der kræver optimale egenskaber for dimensionsstabilitet, ofte i forbindelse med maskinbearbejdning af meget fine huller og diametre inden for mikrofremstilling, kombineret med høj temperaturbestandighed. TECAPEEK CMF har god slibebestandighed og duktilitet, hvilket giver mulighed for at bevare tolerancer, efter op til 100.000 chip-isættelser.

TECAPEI er et optimalt valg for at opnå lavere omkostninger, hvis ESD-egenskaber ikke er vigtige, og temperaturkrav kun er moderate. Materialet har desuden konsistente egenskaber og dimensions stabilitet ved temperaturændringer. Det bør ikke anvendes i situationer, som kræver boring af mikroskopiske huller. TECAPEI GF30 er en optimeret udgave af TECAPEI, som indeholder 30 % glasfiberforstærkning. Det giver bedre stivhed og forbedret dimensionsstabilitet, samtidig med at det bevarer de gode egenskaber ved umodificeret PEI.

De dyreste alternativer, TECASINT polyimider, har også den højeste performance. TECASINT er det ideelle valg til de mest krævende højtemperatur anvendelser. Vi kan levere dette polyimidbaserede materiale enten med eller uden ESD egenskaber.

Alle de anførte materialer har optimal maskinbearbejdelighed og lille gratforekomst. Det er derfor muligt at producere teststik med snævre tolerancer. Ved brug af TECAPEEK CMF og TECAPEI kan levetiden på teststik forlænges betydeligt, og materialerne er nemme at maskinbearbejde.

TECAPEEK CMF grey

TECAPEEK CMF er PEEK med keramisk additiv.

TECAPEI natural

TECAPEI natural (PEI) har en høj mekanisk styrke og stivhed, meget god hydrolyse resistens, dimensionsstabilitet og en relativt høj langsigtet temperaturanvendelse.

TECASINT 1011 natural

TECASINT 1011 er en ufyldt Polyimid. Dette materiales særlige egenskaber, som en del af TECASINT 1000 familien, er dets meget høje styrke og evne til forlængelse.

Med de mange forskellige teststik og lige så mange forskellige krav, kan vi også tilbyde andre velegnede materialer:
