Leicht und sicher.
Anwendungen Flügel verleihen.

Kunststofflösungen für höchste Anforderungen in Luft- und Raumfahrt

Bei Ensinger können wir auf langjährige Erfahrungen im technischen und geschäftlichen Bereich zurückgreifen und damit die hohen Anforderungen erfüllen, die an Kunststoffe und Lösungen im Bereich Luft- und Raumfahrt gestellt werden. Technische und Hochleistungskunststoffe für die Luft- und Raumfahrt tragen dazu bei, dass Anwendungen in vielen verschiedenen Industriebereichen effizienter und wirtschaftlicher eingesetzt werden können.

Die Eigenschaften der Hochleistungs- und Konstruktionswerkstoffe von Ensinger erfüllen die technischen Anforderungen vieler Systeme und Teilsysteme, die in den heutigen ultramodernen Flugzeugstrukturen zum Einsatz kommen. Welche Vorteile die Verwendung leichter Werkstoffe im Hinblick auf Kraftstoffeffizienz und Emissionsreduzierung bringt, ist bekannt. Allerdings können diese Faktoren auch zu einer längeren Lebensdauer von Komponenten führen. Unsere Werkstoffe für die Luft- und Raumfahrt sind zudem nicht anfällig für Korrosion, wenn sie in der Luftfahrt zum Einsatz kommen.

Zu den beeindruckenden Eigenschaften der Hochleistungskunststoffe zählen ein geringes Gewicht und eine hohe Festigkeit. Eine bedeutende Reduktion des Gewichts kann durch den Austausch von Aluminium/Stahl erreicht werden, da viele unserer Hochleistungspolymere über eine Dichte von ca. 1,3 g/cm3 verfügen. Aluminium weist dagegen eine Dichte von 2,7 g/cm3 auf.

Werkstofflösungen für Flugzeuge

Durch die enge Zusammenarbeit mit vielen führenden Unternehmen im Bereich Luft- und Raumfahrt und Systemherstellern, konnte das Team von Ensinger mit der Entwicklung optimaler Lösungen für Hochleistungskunststoffe, die für die Luftfahrt zugelassen wurden, über viele Jahre eine beeindruckende Erfolgsbilanz als Lieferant für den Luftfahrtbereich aufbauen. Ensinger konnte zudem auch Erfahrungen mit bevorzugten Tier 1 Lieferanten der Industrie auf allen Ebenen der Lieferkette sammeln.

Ensinger liefert eine breite Palette an Komponenten für Fluggeräte, die in den Fahrwerksystemen von Flugzeugen zur Anwendung kommen. Alle Flugzeughersteller haben sich entschieden, die Vorteile von Polymeren zu nutzen, die jetzt im großen Umfang anstelle von Metalllegierungen zum Einsatz kommen. Wir bieten eine große Vielfalt an Werkstoffen, die gemäß den Spezifikationen von Kunden in der Luft- und Raumfahrt getestet und zugelassen werden. Luftfahrtwerkstoffe von Ensinger können weiterhin gemäß ihren spezifischen Anforderungen getestet, zertifiziert und zugelassen werden. Dieser Prozess reicht von der Inspektion der Rohstoffe bis hin zur Abschlussprüfung der bearbeiteten oder halbfertigen Komponenten für die Luft- und Raumfahrt.

Lösungen für die Raumfahrt

Als Lieferant für die Raumfahrtindustrie bietet Ensinger Kunststoffe, die für viele Anwendungen zugelassen wurden. In Satelliten werden Bauteile beispielsweise für Sonnensegelsysteme, Kabelisolierungsblöcke und Plattformsysteme verwendet.

Die Werkstoffe von Ensinger werden den spezifischen Tests unterzogen, die vom Endanwender gefordert werden, damit die strengen Anforderungen für Lieferungen in der Luft- und Raumfahrt erfüllt werden. Zu den typischen Anforderungen, die die Werkstoffe von Ensinger für den Einsatz in der Raumfahrt erfüllen, zählen eine hohe Festigkeit unter starken Vibrationen, eine geringe/ultra-geringe Ausgasung im Vakuum und die Widerstandsfähigkeit gegenüber hoher Strahlung. Ensinger konnte Erfahrungen in der Zusammenarbeit mit Unternehmen wie Airbus Defense and Space sowie verschiedenen Instituten/Universitäten für den Bereich Raumfahrt sammeln.


VORTEILE FÜR DIE LUFT- UND RAUMFAHRT

Expertise für AS/EN 9100 für Sie verfügbar

Ensinger betreibt vier Zerspanungswerke, die nach AS/EN 9100 zertifiziert sind: in Frankreich, Großbritannien, China und USA. Diese verfügen über Zulassungen für verschiedene Bearbeitungsverfahren von führenden Unternehmen der Luft- und Raumfahrtindustrie.

Darüber hinaus werden gängige Werkstoffe wie PEEK, PA, POM, PEI, von namhaften OEM- und Tier-1-Lieferanten spezifiziert.

Sofort einsatzbereit

Unser globales Team kompetenter Mitarbeiter wird dafür sorgen, dass Ihre Komponenten - unabhängig von deren Komplexität - einsatzbereit bei Ihnen ankommen.

Wenn es darauf ankommt

Anwendungen für den Außenbereich sind heftigen Witterungseinflüssen ausgesetzt. Die Lebensdauer einer Anwendung kann mithilfe von witterungsbeständigen und UV-beständigen Kunststoffen, die den Beeinträchtigungen der UV-Strahlung widerstehen können, verlängert werden.

Optimale Wirtschaftlichkeit

Fertige Teile benötigen keinen zusätzlichen Schutz - korrekt ausgewählte Werkstoffe widerstehen allen gängigen Schmiermitteln und Kraftstoffen und sind zudem nicht anfällig für Korrosion in der Betriebsumgebung.
Ensinger Nufringen stock shapes warehouse

Komplett und „on time"

Kostengünstige Produktion, da Ihre Teile aus verfügbaren Beständen gefertigt werden können, die wiederum in hohen Zahlen und mit kurzen Vorlaufzeiten produziert werden.

Lösungen für die Luft- und Raumfahrt

Feste Werkstoffe

Bei der Auswahl von Kunststoffen für die Luft- und Raumfahrt ist die spezifische Festigkeit ein wichtiges Kennzeichen für Werkstoffe mit hoher mechanischer Leistung. Damit werden die Zugfestigkeit eines Werkstoffs in Bezug auf seine Dichte und auch das Festigkeit-Gewicht-Verhältnis bestimmt.

Strahlungsbeständige Kunststoffe

Kunststoffe können je nach Anwendungsbereich mit verschiedenen Arten der Strahlung in Berührung kommen. Strahlungsbeständigkeit ist beispielsweise dann von Bedeutung, wenn diese Werkstoffe für die äußere Hülle von Flugzeugen oder Satellitenkomponenten eingesetzt werden.

Elektrisch isolierende Werkstoffe

Kunststoffe, die in der Luft- und Raumfahrt für Antriebskomponenten, Steuereinheiten oder Fahrwerke verwendet werden, müssen unbedingt gute elektrische Isolierungseigenschaften aufweisen.

Nicht entflammbare Kunststoffe

Unser Portfolio an Kunststoffen für die Luft- und Raumfahrt beinhaltet Werkstoffe, die den in FAR 25.853 vorgegebenen Normen für das Brandverhalten entsprechen. Unsere Werkstoffe werden kontinuierlich auf Entflammbarkeit, Rauchbildung und Toxizität getestet. Viele Werkstoffe eignen sich für Anwendungen im Innenraum von Kabinen.

Leitfähige Kunststoffe

Die Ableitung elektrischer Ladungen ist für Anwendungen in der Luft- und Raumfahrt, wo hoch empfindliche Komponenten zum Einsatz kommen, von größter Bedeutung.

Hitzebeständige Kunststoffe

Viele Kunststoffanwendungen in der Luft- und Raumfahrt erfordern hitzebeständige Werkstoffe, die gleichzeitig eine gute Widerstandsfähigkeit gegen Alterung aufweisen.

Kunststoffe mit geringer Ausgasung

Ausgasungseigenschaften sind bei der Auswahl von Werkstoffen, die in Anwendungen in der Raumfahrt verwendet und einem Vakuum ausgesetzt werden, von großer Bedeutung.

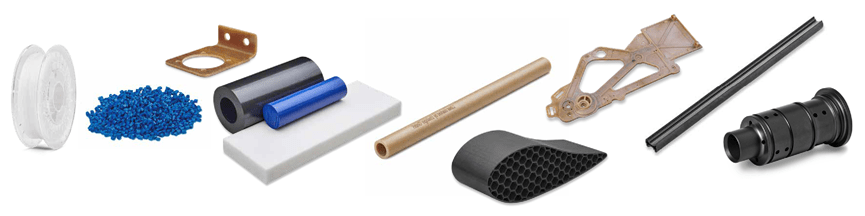

Fertig- und Halbfertigteile für die Luft-  und Raumfahrt

Die komplexen Zerspanteile für die Luft- und Raumfahrt werden in vier Ensinger-Niederlassungen hergestellt. Sie erfüllen präzise Standards hinsichtlich Toleranz und Oberflächenbearbeitung. Die Werke in Frankreich, Großbritannien, USA und China sind nach AS/EN-9100 zertifiziert.
Für die Luft- und Raumfahrt fertigt der Ensinger-Spritzguss anspruchsvolle Präzisionsteile und komplette Baugruppen. Das Umspritzen von Einlegeteilen (Insert/over Molding) gewinnt dabei neben dem Mehrkomponentenspritzen immer mehr an Bedeutung.
Thermoplastische Profile und Rohre für den Einsatz in der Luft- und Raumfahrt extrudieren wir in unserem Hauptwerk in Deutschland. Diese haben verschiedene Einsatzmöglichkeiten vom Kabineninnenraum bis zu Lösungen in der Struktur.
Für strukturelle und semi-strukturelle Komponenten in der Luft- und Raumfahrt werden Matrix-Materialien wie PEEK, PEI und PPS für Composites eingesetzt. Auf dieser Basis ist die Herstellung geometrisch komplexer Teile möglich. Das Know-how von Ensinger eröffnet hier neue Chancen in der Gestaltung von Bauteilen wie Befestigungselementen, Flügelnasen oder Interier-Bauteilen.
winglet structure made from thermoplastic composites

In den Filamenten steckt die ganze Ensinger-Expertise: Angefangen bei den Compounds, die an die kundenspezifischen Anforderungen angepasst werden können, bis hin zur Fertigung der eigentlichen Filamente.

Festigkeit, Dimensionsstabilität und Kriechwiderstand von Teilen aus TECASINT bleiben auch im Dauereinsatz unter mechanischer Belastung hoch. Die hohe Reinheit und ausgasungsarmes Verhalten sind zusätzliche Vorteile der nicht schmelzenden Hochtemperatur-Polyimide.

Seal ring TECASINT

Halbzeuge für die Luft- und Raumfahrt

Zerspanbare Kunststoffe, die in Flugzeugen und in der Luft- und Raumfahrt eingesetzt werden, müssen die detaillierten Anforderungen von Endkunden und Systemlieferanten erfüllen, um die Risiken zu minimieren. Für verschiedene Anwendungsbereiche gelten unterschiedliche Anforderungen an die Materialien, wie thermische und mechanische Eigenschaften, Dichte oder Entflammbarkeit. Materialspezifikationen werden daher individuell entwickelt.

Viele unserer Werkstoffe sind von führenden Flugzeugherstellern validiert:

TECAPEEK natural

Polyetheretherketon (PEEK) - TECAPEEK natural ist ein von Ensinger hergestellter leistungsstarker, teilkristalliner Hochtemperatur-Thermoplast ...

TECAMID 6 FRT natural

TECAMID 6 FRT ist PA 6, das für die inhärente Flammfestigkeit modifiziert wurde. Dieses Nylon kombiniert gute Verschleiß- und Gleiteigenschaften mit hoher Festigkeit …

TECAMID 66 natural

Polyamid 66 verfügt über eine hohe Steifigkeit, Härte, Abriebfestigkeit und Wärmeformbeständigkeit. ...

TECAFORM AD natural

POM-H ist ein Homopolymer-Acetal, das von Ensinger unter dem Handelsnamen TECAFORM AD natural hergestellt wird. Dieses Homopolymer-Acetal verfügt über hervorragende ...

AnwendungsBereiche in der STruktur

Leichte Materiallösungen für die Luft- und Raumfahrt, um CO2-frei zu werden

Thermoplaste bieten Leichtbaulösungen überall dort, wo gute mechanische Eigenschaften in Verbindung mit Beständigkeit gegen Belastungen und Chemikalien, Öle und Fette gefragt sind. Ensinger bietet thermoplastische Polymere mit diesen Eigenschaften als Compounds, Stäbe, Rohre und Platten oder als Fertigteile an.

Halterung für Elektrik

Anwendung im Strukturbereich von Flugzeugen

  • Sehr steif
  • Gute Wärmeformbeständigkeit
  • Beständig gegen viele Öle, Fette und Kraftstoffe
  • Gute Verschleißeigenschaften
  • Sehr gute Festigkeit
  • Hohe Dimensionsstabilität

TECAMID 66 GF35 natural, extrudiert und zerspant

Schmierspule aus TECAFORM AD schwarz

POM-H wurde aufgrund der hervorragenden Eigenschaften ausgewählt:

  • Geringes Gewicht
  • Gute chemische Beständigkeit gegen Flugöle, Fette und Treibstoffe
  • Ausgezeichnete Korrosionsbeständigkeit
  • Gute Festigkeit
  • Gute Bearbeitbarkeit
  • Lange Lebensdauer

Steuerzylinder

Steuerzylinder in einem Fahrwerkssystem

  • Geringes Gewicht
  • Inhärent flammhemmend
  • Gute Wärmeformbeständigkeit
  • Sehr gute chemische Beständigkeit
  • Gute Gleit- und Verschleißeigenschaften
  • Hohe Kriechfestigkeit

TECAPEEK PVX black, extrudiert und zerspant.


FALLSTUDIEN FÜR DIE LUFT- UND RAUMFAHRT

Hitzeschutz-Distanzstück

hergestellt aus TECASINT

Mit Bepi Colombo zum Merkur

Der TECASINT Werkstoff von Ensinger ist Teil der ersten europäischen Mission zum Merkur mit BepiColombo. Die für die Mission eingesetzten Raumfahrzeuge sind von der Funktionsfähigkeit ihres Wärmeregelsystems (thermal control system, TCS) abhängig. Dieses System sorgt dafür, dass alle Komponenten der Raumfahrzeuge in jeder Phase der Mission in einem akzeptablen Temperaturbereich liegen. Ein Teil des TCS ist ein Hitzeschutz-Distanzstück, das bei hohen Temperaturen und Strahlung als Barriere dienen soll. Bei diesem Hitzeschutz-Distanzstück handelt es sich um eine ringförmige Scheibe aus TECASINT.


LED-Kühlkörper

aus thermisch leitfähigem PPS

LED-Kühlkörper hergestellt aus thermisch leitfähigem PPS

LED-Chips müssen auf Kühlkörpern aufgebracht werden – diese bestehen oft aus Aluminium. Die Aluminium-Kühlkörper können durch Kunststoff-Profile ersetzt werden, welche das Gewicht reduzieren und die Life Cycle Costs senken. Außerdem brauchen sie keinen Korrossionsschutz und müssen nicht geerdet werden.
Greaser plug POM aerospace TECAFORM AH

Schmiererstopfen

hergestellt aus TECAFORM AD natural

Kosteneffizienz im Fahrwerk

Das Fahrwerk eines Flugzeugs stützt bei der Landung und beim Bodenbetrieb das gesamte Gewicht eines Flugzeugs. Alle beweglichen Stangen und Stäbe im Fahrwerk müssen geschmiert werden, um einen sicheren Betrieb zu gewährleisten. Alle beweglichen Stangen und Stäbe werden über den Schmiererstopfen mit Schmiermittel versorgt. Dieser Stopfen wird aus TECAFORM AD (POM-H) von Ensinger hergestellt.
Bushings and cages TECAPEEK PVX black

Elektrisches Bremssystem

hergestellt aus TECAPEEK PVX

Sicheres Bremsen mit modifiziertem PEEK

In modernen Passagierflugzeugen soll die Verwendung elektrischer Bremssysteme zu einem geringeren Wartungsaufwand und einer verbesserten Betriebssicherheit führen. Die technischen Herausforderungen an die Fertigung dieser neuen Systeme beinhalten bessere Verschleiß- und Belastungseigenschaften der verwendeten Polymere. Diese Eigenschaften werden von TECAPEEK PVX geboten.
PEI GF Composite brackets for Aerospace interiors

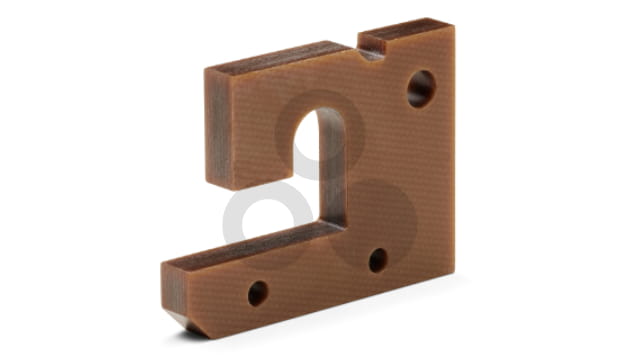

Halterung für elektrische Steckverbindungen

aus einem Prepreg mit Glasfasern in einer PEI-Matrix

Halterung für elektrische Steckverbindungen

Leichte und hochfeste Werkstoffe sind für High-End-Anwendungen in der Luftfahrtindustrie unverzichtbar. Ein für die Luftfahrtindustrie zugelassenes Prepreg mit Glasfasern in einer PEI-Matrix (Polyetherimid) wurde als Metallersatz für Halterungen von elektrischen Steckverbindungen gewählt.

Inspektionsklappen mit Composite Overmolding

hergestellt aus TECATEC PAEK

Inspektionsklappen mit Composite Overmolding

Ensinger bietet ein gesamtheitliches Konzept für rein thermoplastische Composite-Leichtbauteile wie Inspektionsklappen: Mittels einer Doppelbandpresse werden aus Semipregs Organosheets hergestellt. Anschließend werden diese Organosheets erneut erhitzt, in ein Spritzgusswerkzeug überführt und dort umgeformt, rekonsolidiert und funktionalisiert. Somit können Materialien, die aus der gleichen Polymerfamilie stammen miteinander kombiniert werden.

BESUCHEN SIE UNS AUF MESSEN UND VERANSTALTUNGEN


Kontakt

Sie erreichen uns telefonisch unter +49 7032 819 643 oder über unser Kontaktformular.


Häufig gestellte Fragen in Bezug auf Kunststoffe, die in der Luft- und Raumfahrt verwendet werden

  • Unser Produktportfolio umfasst Werkstoffe mit einem speziellen Brandverhalten, das im Rahmen einschlägiger Tests überprüft wird. Weitere Informationen finden Sie hier:
  • Die Einstufung hat ganz allgemein Auswirkungen auf die Prozesse, die bei der Zulassung von Komponenten zum Einsatz kommen. Dies wird in der grundlegenden Verordnung 216/2008 unter CS - 25 definiert, die von der Bundesluftfahrtbehörde der Vereinigten Staaten, der FAA, angenommen wurde. Der POA-Inhaber (das Fertigungsunternehmen) ist für die Einstufung der Komponenten zuständig. An dieser Stelle müssen die Einstufung und die erforderlichen Vereinbarungen mit/die Benachrichtigung der Luftfahrtbehörde festgelegt werden.
  • Gesetzliche Verordnungen gelten nur für Unternehmen, die über eine Zulassung für die Luftfahrt verfügen. Die für Subunternehmer geltenden Anforderungen werden in der Regel im Rahmen von vertraglichen Vereinbarungen bestimmt.

  • Aufgrund bilateraler Vereinbarungen sind die beiden Organisationen nahezu identisch. Die US-amerikanische FAA-Verordnung wird als global führender Regelsatz betrachtet.

    Weitere Informationen über die Europäische Agentur für Flugsicherheit finden Sie unter: www.easa.europa.eu

  • Nur die zwischen dem Fertigungsunternehmen und dem Lieferanten festgelegten vertraglichen Bestimmungen müssen für Anwendungen in der Luftfahrt eingehalten werden. Weitere Informationen dazu finden Sie in dieser Broschüre unter „Quality Management“ / „Rules and Regulations“ (Qualitätsmanagement / Vorschriften und Verordnungen).

  • Gesetzliche Verordnungen gelten nur für Unternehmen, die über eine Zulassung für die Luftfahrt verfügen. Alle anderen Aspekte müssen in Lieferverträgen geregelt werden. Der Kunde muss seinen Lieferanten daher durch Änderungen der Lieferverträge über geänderte Anforderungen informieren. Es besteht keine ausdrückliche Benachrichtigungspflicht seitens des Kunden. Allerdings ist der Kunde gehalten, die Spezifikationen/Lieferverträge mit dem Lieferanten bei Bedarf anzupassen.
  • Die Europäische Agentur für Flugsicherheit und die Society of Aerospace Engineers bieten weitere nützliche Informationen auf ihren Websites: Europäische Agentur für Flugsicherheit und die Society of Aerospace Engineers.

Downloads

Halbzeuge: Kunststoffe für die Luft- und Raumfahrttechnik

In der Luft- und Raumfahrt werden hohe Anforderungen an Werkstoffe gestellt. Dabei überzeugen Hochleistungskunststoffe unter anderem durch ihr Brandverhalten und ihr geringes Gewicht.
