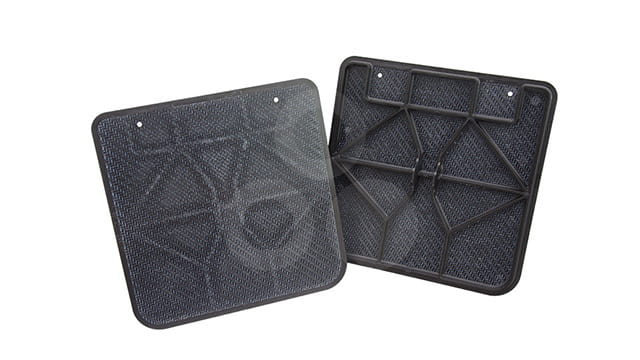

Inspektionsluckor med övergjutning i komposit

Om de mekaniska kraven är särskilt höga används vanligtvis kontinuerligt fiberförstärkta sandwich komponenter baserade på harts eller till och med metall komponenter. Ekonomiska, funktionella och lätta komponenter är särskilt efterfrågade inom fordons- och flygindustrin. Samtidigt ökar också trycket på hållbara, återvinningsbara produkter.

I samarbete med Engel erbjuder Ensinger en komplett lösning som är lätt, höghållfast, mångsidig och miljövänlig. TECATEC organiska plåtar som används som en termoplastisk bas gjuts till höghållfasta strukturella komponenter med hjälp av organisk smältprocess utvecklad av Engel. I samma processteg gjuts funktionella element från samma material grupp som matris materialet på. Detta öppnar innovativa design koncept, nya användningsområden och bidrar till hållbarhet tack vare den rent termoplastiska materialmetoden.

Tillverkning av rent termoplastiska kompositkomponenter med funktionell integration

Ensinger TECATEC-kompositen av kolfibrer med en LM-PEAK-matris (LM betyder låg smältning) värms upp och formas till en komponent med hjälp av speciella termoformningsverktyg. Denna termo formade komposit kan sedan övergjutas med fäst element gjorda av den högre smältande polymeren PEEK i samma processteg. Detta möjliggör produktion av fullt fungerande, verktygs färdiga komponenter som annars skulle kräva komplexa tillverknings- och sammanfognings processer som är nödvändiga med härdplast kompositer.

fördelar i korthet

Formning och funktionalisering i ett processteg

Funktionella element som gängade hylsor eller nitfötter kan integreras direkt i processen. Denna funktionella implementering eliminerar behovet av att designa komplexa anslutningar, och monteringsarbetet minskar. Den nya designfriheten möjliggör också innovativa, utrymmesbesparande och lätta komponent designer med ökad funktionalisering.

Allt i ett - ekonomiskt, funktionellt, mångsidigt

Höga produktionsvolymer, designfrihet och mekaniska egenskaper jämförbara med härdplast komponenter - resultatet är produkter som kombinerar det bästa från komposit bearbetning och formsprutning.

Hållbart återvinnings koncept tack vare rent termoplastiska material

Eftersom både det organiska arkets matris och formsprutnings materialet kommer från samma polymer familj kan komponenten återvinnas helt och återanvändas vid slutet av sin livslängd i linje med målen för en cirkulär ekonomi.

Vikt besparing tack vare lättvikts komponenter i termoplast komposit

Kontinuerligt fiberförstärkta kompositer består av kol- eller glasfiber tyger inbäddade i en termoplastisk matris, jämfört med metall komponenter möjliggör de vikt besparingar på upp till 60 procent. Genom att på lämpligt sätt kombinera olika materialstrukturer när det gäller fiber orientering och tyg typ i det organiska arket, kan lastvägskompatibla konstruktioner bli resultatet. Detta gör att lättviktskonstruktions potentialen kan utnyttjas ännu bättre.

möjligheter för morgondagens rörlighet

Höghållfasta, rent termoplastiska komponenter har inte bara etablerat sig inom bilindustrin, utan de termoplastiska lättviktskompositdelarna tilldrar sig även intresse inom andra sektorer så som flygindustrin. De ersätter i allt högre grad härdplast eller metalliska konstruktionsdelar och komponenter även för passagerarhytter. Hållbara polymer lösningar är avsedda för många applikationer i passagerarflygplan, drönare och UAV.
