CNC Drehen von Kunststoff

CNC Drehteile aus technischen Kunststoffen präzise fertigen lassen

Das Drehen von Kunststoff ist ein Zerspanungsverfahren zur Herstellung präziser rotationssymmetrischer Bauteile aus technischen Kunststoffen. Bei Ensinger fertigen wir CNC Drehteile aus Kunststoff vom Prototyp bis zur Serie und stimmen Werkzeuggeometrie, Schnittparameter und Spanntechnik auf Ihren jeweiligen Werkstoff ab. So stellen wir bei Ensinger präzise Kunststoffbauteile mit reproduzierbarer Qualität und funktionsgerechten Oberflächen her.

Was ist CNC Drehen von Kunststoff?

CNC Drehen von Kunststoff ist die spanende Bearbeitung eines rotierenden Werkstücks aus technischem Kunststoff. Dabei tragen definierte Schneidwerkzeuge Material gezielt ab, um präzise Geometrien und Funktionsflächen herzustellen. Im Unterschied zur Metallbearbeitung erfordert das Zerspanen von Kunststoff eine werkstoffgerechte Auslegung des Prozesses. Technische Kunststoffe besitzen eine geringere Wärmeleitfähigkeit, eine höhere thermische Ausdehnung und häufig ein elastischeres Werkstoffverhalten. Deshalb müssen Bearbeitungsstrategie, Werkzeugauswahl und Wärmeführung auf das Material abgestimmt werden. Dank unserer langjährigen Erfahrung mit technischen und Hochleistungskunststoffen stellen wir bei Ensinger eine materialgerechte, präzise und prozesssichere Verarbeitung jedes eingesetzten Werkstoffs sicher.

Was zeichnet das CNC Drehen von Kunststoff aus?

Das CNC Drehen von Kunststoff ermöglicht präzise und wirtschaftliche Bauteile für viele technische Anwendungen. Daraus ergeben sich unter anderem folgende Merkmale:

  • hohe Maßhaltigkeit
  • gute Oberflächenqualität
  • reproduzierbare Fertigungsqualität
  • wirtschaftliche Herstellung vom Einzelteil bis zur Serie
  • werkstoffgerechte Bearbeitung technischer Kunststoffe
  • Kombination mit Fräsbearbeitungen in einer Aufspannung

Kunststoff drehen: Wichtige Prozessparameter und typische Bearbeitungen

Für präzise Ergebnisse beim Drehen von Kunststoffteilen sind mehrere Prozessfaktoren entscheidend. Dazu zählen positiv ausgelegte Werkzeuggeometrien, polierte Spanflächen, ausreichend große Spanräume, sowie eine vibrationsarme und spannungsfreie Werkstückaufnahme. Ebenso wichtig ist eine kontrollierte Wärmeführung, um thermisch bedingte Maßänderungen zu reduzieren. Typische Bearbeitungsschritte sind zum Beispiel:
  • Außenbearbeitung
  • Innenbearbeitung
  • Planbearbeitung
  • Fräsbearbeitung
  • Einstiche und Nuten
  • Fasen
  • Innengewinde
  • Außengewinde

In welchen Branchen werden CNC Drehteile aus Kunststoff eingesetzt?

Kunststoff Drehteile werden in vielen Industrien eingesetzt, in denen präzise Funktionsteile mit definierten Eigenschaften benötigt werden. Typische Einsatzbereiche sind:
Maschinen- und Anlagenbau
Fluidtechnik
Halbleiterindustrie
Medizintechnik
Prozesstechnik
Biopharmaindustrie

Maschinen- und Anlagenbau

Beispiel: Insulating flange

Fluidtechnik

Beispiel: Hydrophone housing

Halbleiterindustrie

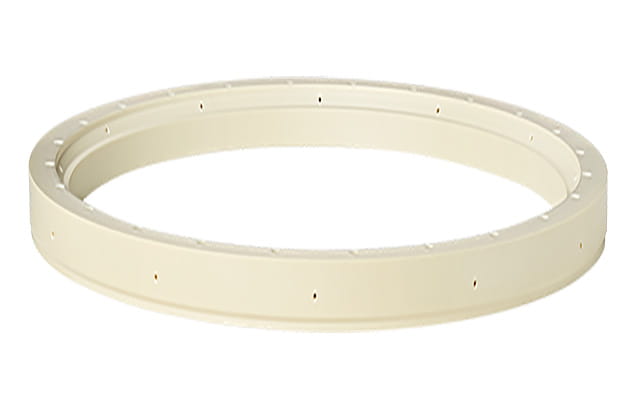

Beispiel: Retaining ring

Medizintechnik

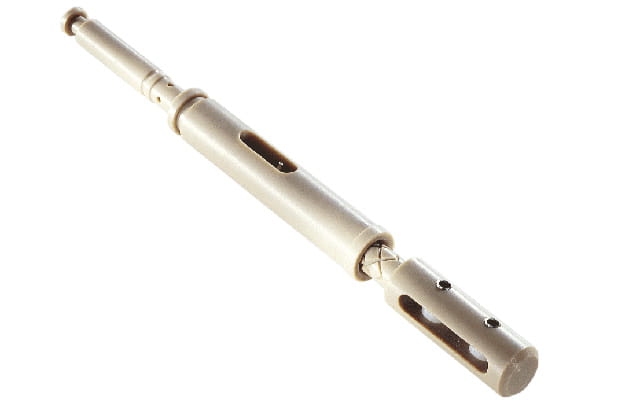

Beispiel: Dosing stamp

Prozesstechnik

Beispiel: Stamp

Biopharmaindustrie

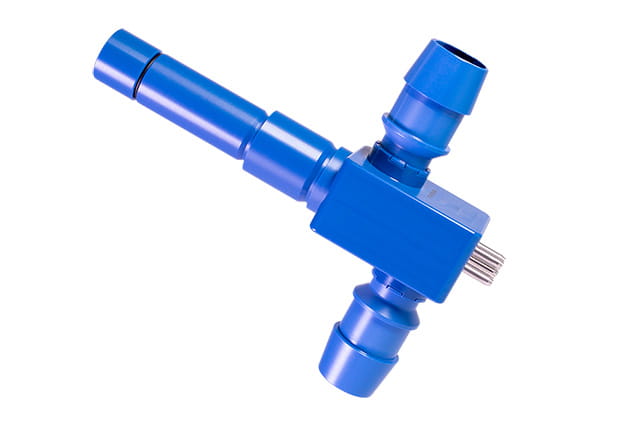

Beispiel: Single use cell

Welche Kunststoffe eignen sich für CNC Drehteile?

Bei Ensinger bearbeiten wir eine Vielzahl technischer Kunststoffe und verfügen über umfangreiche Erfahrung in der Bearbeitung von Halbzeugen. Für das CNC Drehen eignen sich unter anderem Kunststoffe wie PEEK, POM, PPSU, PSU, PPS, PA, oder PTFE. Die Materialauswahl erfolgt dabei in der Regel durch den Kunden, während wir unsere Fertigungsprozesse auf die jeweiligen Werkstoffeigenschaften abstimmen. Gerne unterstützen wir Sie bei der Materialberatung und helfen bei der Auswahl eines geeigneten Werkstoffs für die jeweilige Anwendung.
Materialberatung

Lässt sich Kunststoff drehen und fräsen kombinieren?

Auf unseren CNC Dreh-Fräszentren lassen sich Dreh- und Fräsbearbeitungen in einem Prozess kombinieren. Direkt auf dem gedrehten Grundkörper können folgende Fräsoperationen ausgeführt werden:

  • Querbohrungen
  • Fräsflächen
  • Passungen
  • Konturen
  • Nuten
Die Bearbeitung erfolgt häufig in einer einzigen Aufspannung. Das verbessert Genauigkeit, Lagebeziehungen der Funktionsflächen und Prozessstabilität. Für lange und schlanke Bauteile kann zusätzlich das Langdrehverfahren eingesetzt werden. Automatische Stangenlader und Beladeroboter ermöglichen dabei eine wirtschaftliche Serienfertigung von CNC Drehteilen aus Kunststoff.

Weitere Fragen und Antworten

  • Die erreichbaren Toleranzen hängen vom Werkstoff, der Bauteilgeometrie, der Halbzeug Dimension und der Bearbeitungsstrategie ab. Bei formstabilen technischen Kunststoffen sind enge Toleranzbereiche möglich. Die tatsächliche Maßhaltigkeit muss jedoch immer im Einzelfall bewertet werden.
  • Typische Drehteile liegen im Bereich bis etwa 300 mm Außendurchmesser. Bei größeren Halbzeugen oder massiven Bauteilen ist eine angepasste Bearbeitungsstrategie erforderlich.
  • Die werkstoffgerechte Bearbeitung ist entscheidend, weil sich technische Kunststoffe unter Temperatur und mechanischer Belastung anders verhalten als Metalle. Besonders thermische Ausdehnung, geringere Wärmeleitfähigkeit und elastisches Werkstoffverhalten beeinflussen Maßhaltigkeit und Oberflächenqualität. Eine angepasste Bearbeitungsstrategie hilft dabei, Verformungen zu reduzieren, Maßänderungen zu begrenzen, stabile Funktionsflächen zu erzeugen, sowie die reproduzierbare Qualität sicherzustellen.
  • CNC Drehteile aus Kunststoff kommen überall dort zum Einsatz, wo präzise rotationssymmetrische Bauteile mit guten Gleiteigenschaften, chemischer Beständigkeit oder elektrischer Isolation benötigt werden.
    Typische Kunststoff Drehteile sind:

    • Buchsen und Lagerkomponenten
    • Dichtungsringe und Führungsringe
    • Ventilkomponenten
    • Wellen und Distanzhülsen
    • Gewindeelemente und Verbindungsteile
    • zylindrische Gehäuse- und Funktionsteile
