Hővezető PPS-ből készült LED hűtőbordák alumínium helyett

A LED-es lámpák hőfejlesztése miatt  hűtőbordákra van szükség

A LED-lámpákat egyre gyakrabban használják a hagyományos izzók és neonfények helyettesítésére a repülőgépiparban. Bár a LED-es lámpák sokkal kevesebb hőt termelnek, mint a hagyományos rendszerek, mégis szükségük van hűtőbordákra, mivel a hő a LED-ek alatt összpontosul. Ezért a potenciális tűzveszély elkerülése érdekében a hőt el kell vezetni.

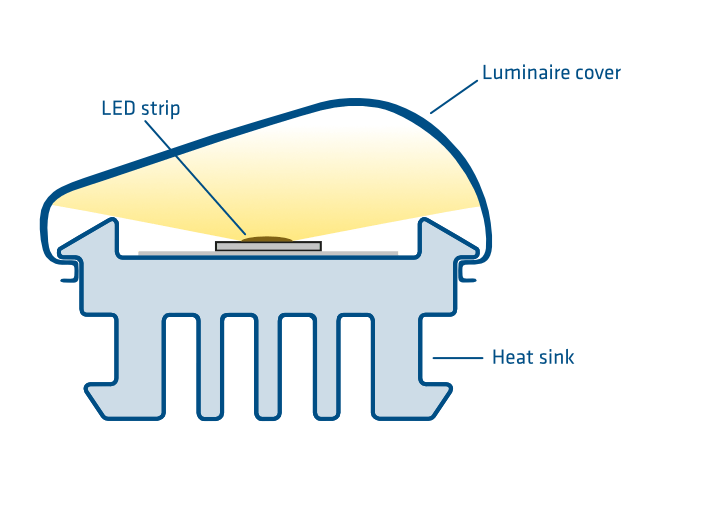

A sorban épített LED-lámpákban a LED-chipeket áramköri lapokra helyezik. Ezeket a LED-csíkokat hűtőbordára szerelik, hogy a célzott hőt hatékonyan elvezessék. A hűtőbordát tartó profil jellemzően alumíniumból készül, azonban sok esetben a műanyag profilokkal helyettesíthetik, mivel a LED-chipek viszonylag alacsony hőkibocsátással rendelkeznek, valamint a súlycsökkentés és az életciklusköltségek révén előnyösek.

Fém tartókhoz földelés szükséges

A fém hűtőbordákban elektromos feszültségek léphetnek fel, ami növeli a rövidzárlat és ezáltal a tűzveszély kockázatát. Emiatt a repülésben minden elektromos csatlakozóval ellátott fémtartót földelni kell. Ez több munkát jelent az költségoldalon, mert gyakran nem elegendő egy, a szükséges korrózióvédelmmel ellátott rögzítőcsavar. Ha a fémkonzolok nem vezető szerkezeteken helyezkednek el, további földelőkábelre van szükség, amelyet természetesen szintén rögzíteni kell. Ezek a földelési intézkedések, a felhasznált anyag és a szükséges korrózióvédelem miatt többletsúlyt okoznak. Ezenkívül értékes beépítési helyet vesznek el.

Az ilyen földelőkábelek használatához tervezési, telepítési és dokumentációs lépések is szükségesek: bejegyzésre van szükség az elektromos rajzban, a vizsgálati tervben minden földelőkábelhez ellenállásmérést kell meghatározni és minden földelési csatlakozás érintkezési ellenállását fel kell jegyezni. A földelőrendszereket rendszeres időközönként karbantartják és tesztelik. Ez a légitársaságok számára magas életciklusköltségeket eredményez.


PPS-ből készült precíziós profilok helyettesítik az alumíniumot


A hűtőbordákban az alumíniumot jól helyettesíthetik a nagy teljesítményű műanyagok, amelyek hő- és szükség esetén statikus levezető tulajdonságokkal rendelkeznek. Az itt bemutatott világítóegységeknél a hűtőborda PPS-ből készült, a lámpaburkolatokhoz pedig polikarbonátból készült extrudált profilt használtak.

A hűtőborda és a lámpaburkolat profiljainak kifejlesztését és gyártását az Ensinger "Profiles & Tubes" részlege végzi. Az Ensinger részlegein belüli szoros együttműködés és tudáscsere gyors fejlesztési eredményt hozott.

Kiváló hő- és statikus levezetés

Nemcsak az itt használt PPS bázispolimer, hanem más alappolimerek is hővezetővé, elektromosan szigetelővé vagy bizonyos töltőanyagokkal elektromosan vezetővé tehetőek. Anyagaink hővezető képessége egyes elektromosan szigetelő anyagaink esetében kiegészítő töltőanyagok alkalmazásával elérheti a 10 W/(m*K) értéket. Ahol az elektromosan vezető polimerek megengedhetőek, ott a 25 W/(m*K)-t megközelítő hővezető képességet is kínálhatunk. Az Ensinger Compounds például a hő- vagy elektromos vezetőképesség, illetve a szigetelés optimalizálására fejleszt ki formulákat. A lehető legkevesebb töltőanyagot használják, hogy ne befolyásolják negatívan az alapanyagok tulajdonságait.

A műanyagok sokkal könnyebbek, mint az alumínium

Bár az alumínium viszonylag könnyű más fémekhez képest, a műanyagból készült konzolok körülbelül 50%-kal kisebb tömegűek, ami a hatékonyabb üzemanyagfelhasználás idején nagy előny.

Éghetőségi besorolás

A repülésben használt hűtőbordákhoz előnyben részesítik az olyan égésgátló műanyagokat, mint az égésgátló polikarbonát vagy poliamid (TECAMID 6 FRT). Az itt leírt hűtőbordához használt anyagok - a hűtőborda PPS és a lámpatest burkolata PC - szintén megfelelnek az UL94 V-0 gyúlékonysági osztálynak.

Nagyfokú vegyszerállóság

A PPS és például a TECAMID 6 FRT vagy a polikarbonát kiváló korrózió- és vegyszerállóságot mutat a repülésben használt médiumokkal szemben.

A formatervezés szabadsága

Az extrudált és szükség esetén tovább megmunkált műanyag profilok nagyfokú tervezési szabadságot biztosítanak az alkatrészek méretezésében, ami csökkenti a gyártási és összeszerelési költségeket.

Teljes rendszer egy forrásból

Az Ensinger képes komplett rendszerekként kínálni hűtőbordákat és lámpaburkolatokat. Ennek során az Ensinger különböző részlegeinek hazai és globális szakértői tapasztalataira támaszkodhatunk.

  • Tanácsadás az anyaggal és a lehetséges kialakítással kapcsolatban
  • Kombinációk kiválasztása
  • Megvalósíthatósági értékelési profilok
  • Megmunkálás vagy egyéb további feldolgozás
